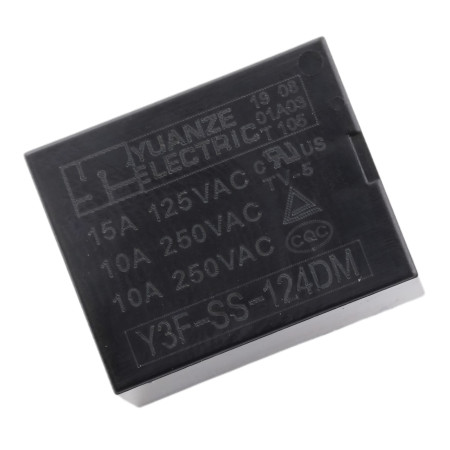

Przekaźnik Y3F-SS-124DM 24 V DC/250 V AC 10 A, 4-pinowy

Y3F-SS-124DM to kompaktowy przekaźnik mocy do montażu na płytce drukowanej, przeznaczony do przełączania obciążeń w obwodach mocy i sterowania. Dzięki cewce 24 V DC i stykowi NO nadaje się do galwanicznej izolacji części sterującej od części przełączanej oraz do przełączania obciążeń sieciowych i niskonapięciowych w zakresie parametrów znamionowych.

Dane techniczne

• Model: Y3F-SS-124DM
• Projekt: przekaźnik do montażu na płytce drukowanej, 4-pinowy
• Typ styku: SPST-NO (1× normalnie otwarty, NO)
• Napięcie sterujące cewki: 24 V DC
• Pobór mocy cewki: 0,36 W
• Rezystancja cewki: 1600 Ω
• Napięcie przełączania: do 250 V AC
• Maksymalny prąd przełączania: 10 A
• Rezystancja izolacji: ≥ 100 MΩ (typowo przy 500 V DC)
• Temperatura pracy: od -40°C do +85°C
• Wymiary: 19,6 × 15,4 × 15,5 mm

Funkcje i cechy

• Izolacja galwaniczna pomiędzy cewką a stykiem zapewniająca bezpieczne sterowanie sekcją mocy
• Kompaktowe wymiary odpowiednie do gęstej instalacji PCB
• Proste przełączanie obciążenia za pomocą styku NO (zamyka się po przyłożeniu napięcia do cewki)
• Nadaje się do przełączania obciążeń rezystancyjnych w zakresie parametrów znamionowych

Zawartość opakowania

• 1× przekaźnik Y3F-SS-124DM

Informacja o bezpieczeństwie

• Podczas przełączania napięcia 230–250 V prądu przemiennego istnieje ryzyko porażenia prądem elektrycznym. Instalację i podłączanie należy przeprowadzać wyłącznie przy odłączonym zasilaniu.
• Zwróć uwagę na odstępy izolacyjne na płytce PCB i zaprojektuj odpowiednie szerokości ścieżek przewodzących dla przełączanego prądu.
• W przypadku obciążeń indukcyjnych (silniki, cewki, transformatory) należy stosować odpowiednie elementy ochronne (np. element RC, warystor, tłumik), aby ograniczyć przepięcia i przepalanie styków.
• Nie należy przekraczać znamionowego napięcia i prądu styków; przy wyższych temperaturach i obciążeniach indukcyjnych należy rozważyć zmniejszenie obciążalności.
