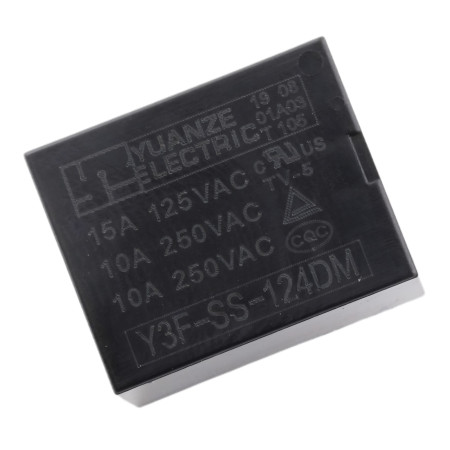

Relæ Y3F-SS-124DM 24V DC/250V AC 10A, 4-benet

Y3F-SS-124DM er et kompakt effektrelæ til printkortmontering, der er designet til at skifte belastninger i effekt- og styrekredsløb. Takket være 24 V DC-spolen og NO-kontakten er det egnet til galvanisk adskillelse af styredelen fra den skiftede del og til at skifte net- og lavspændingsbelastninger inden for de nominelle parametre.

Tekniske specifikationer

• Model: Y3F-SS-124DM
• Design: PCB-monteret relæ, 4-benet
• Kontakttype: SPST-NO (1× normalt åben, NO)
• Spolestyringsspænding: 24 V DC
• Spoleforbrug: 0,36 W
• Spolemodstand: 1600 Ω
• Skiftespænding: op til 250 V AC
• Maks. koblingsstrøm: 10 A
• Isolationsmodstand: ≥ 100 MΩ (typisk ved 500 V DC)
• Driftstemperatur: -40°C til +85°C
• Dimensioner: 19,6 × 15,4 × 15,5 mm

Funktioner og egenskaber

• Galvanisk isolation mellem spole og kontakt for sikker styring af effektdelen
• Kompakte dimensioner egnede til tæt printkortinstallation
• Simpel lastskift ved hjælp af NO-kontakt (lukker efter spænding påføres spolen)
• Velegnet til at skifte ohmske belastninger inden for nominelle parametre

Pakkens indhold

• 1× relæ Y3F-SS-124DM

Sikkerhedsmeddelelse

• Der er risiko for elektrisk stød ved omkobling af 230-250 V AC; udfør kun installation og tilslutning, når strømforsyningen er afbrudt.
• Overhold isolationsafstandene på printkortet, og design de ledende baner med passende bredder til den koblede strøm.
• Ved induktive belastninger (motorer, spoler, transformere) skal der anvendes passende beskyttelseselementer (f.eks. RC-element, varistor, snubber) for at begrænse overspænding og kontaktafbrænding.
• Overskrid ikke kontakternes nominelle spænding og strøm; ved højere temperaturer og med induktive belastninger er det nødvendigt at overveje at reducere belastningskapaciteten.
