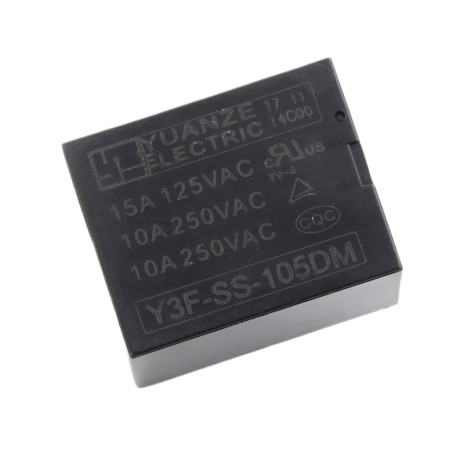

Rele Y3F-SS-105DM 5V DC/250V AC 10A, 4-napainen

Sähkömekaaninen rele Y3F-SS-105DM on suunniteltu kuormien kytkemiseen 5 V DC:n matalajännitteisellä ohjaussignaalilla. Se sopii yksinkertaisiin kytkentäpiireihin, automaatioon ja virransyöttöhaaroihin, joissa ohjausosa on tarpeen erottaa galvaanisesti kytketystä piiristä.

Tekniset tiedot

• Malli: Y3F-SS-105DM
• Tyyppi: sähkömekaaninen rele
• Nastojen lukumäärä: 4
• Käämin ohjausjännite: 5 V DC
• Käämin resistanssi: 70 Ω
• Käämin virrankulutus: 0,36 W
• Suurin kytkentäjännite: 250 V AC
• Suurin kytkentävirta: 10 A
• Mitat: 19,6 x 15,4 x 15,5 mm

Toiminnot ja ominaisuudet

• Kytkee kuormia jopa 250 V AC:hen asti ja virtoja jopa 10 A
• 5 V DC -kelan ohjaus yleisiin logiikka- ja ohjauspiireihin
• Sähkömekaaninen rakenne, jossa on galvaaninen eristys kelan ja koskettimien välillä
• Kompaktit mitat sopivat asennettavaksi laitteisiin, joissa on rajoitetusti tilaa

Pakkauksen sisältö

• Rele Y3F-SS-105DM 5V DC/250V AC 10A, 4-napainen

Turvallisuushuomautus

• Verkkojännitteen vaihtaminen 230–250 V AC:n välille voi aiheuttaa sähköiskun vaaran. Kokoonpano ja kytkentä on suoritettava vain, kun virransyöttö on irrotettu.
• Pidä riittävät eristysetäisyydet ja käytä johtoja ja liittimiä, jotka on mitoitettu oikealle jännitteelle ja virralle.
• Älä ylitä suurinta sallittua kytkentäjännitettä ja -virtaa; induktiivisten kuormien tapauksessa harkitse sopivien suojaelementtien käyttöä.
