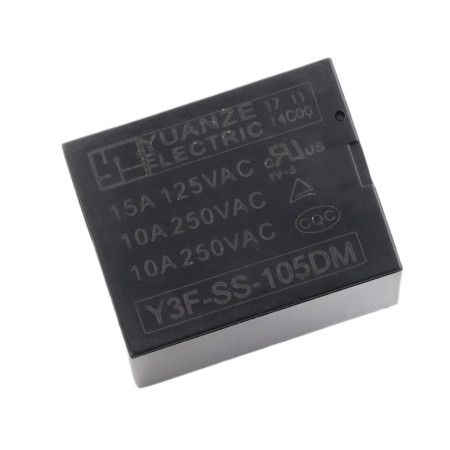

Relais Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 broches

Le relais électromécanique Y3F-SS-105DM est conçu pour la commutation de charges à l'aide d'un signal de commande basse tension de 5 V CC. Il convient aux circuits de commutation simples, à l'automatisation et aux circuits d'alimentation électrique où il est nécessaire d'isoler galvaniquement la partie commande du circuit commuté.

Spécifications techniques

• Modèle : Y3F-SS-105DM
• Type : relais électromécanique
• Nombre de broches : 4
• Tension de commande de la bobine : 5 V CC
• Résistance de la bobine : 70 Ω
• Consommation électrique de la bobine : 0,36 W
• Tension de commutation maximale : 250 V CA
• Courant de commutation maximal : 10 A
• Dimensions : 19,6 x 15,4 x 15,5 mm

Fonctions et caractéristiques

• Commutation de charges jusqu'à 250 V CA avec des courants jusqu'à 10 A
• Bobine de commande 5 V CC pour une utilisation avec les circuits logiques et de commande courants
• Conception électromécanique avec isolation galvanique entre la bobine et les contacts
• Dimensions compactes adaptées à une installation dans des équipements à espace limité.

Contenu de l'emballage

• Relais Y3F-SS-105DM 5 V CC/250 V CA 10 A, 4 broches

Avis de sécurité

• Il existe un risque d'électrocution lors du passage d'une tension secteur de 230 à 250 V CA à une tension continue. Procédez au montage et au raccordement uniquement lorsque l'alimentation électrique est coupée.
• Maintenez des distances d'isolation suffisantes et utilisez des fils et des bornes adaptés à la tension et au courant appropriés.
• Ne pas dépasser la tension et le courant de commutation maximum ; pour les charges inductives, envisager l’utilisation d’éléments de protection appropriés.
