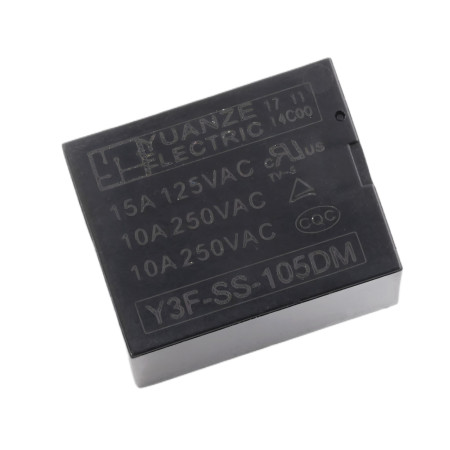

Relé Y3F-SS-105DM 5V DC/250V AC 10A, 4-pin

Elektromechanické relé Y3F-SS-105DM je určené na spínanie záťaží pomocou nízkonapäťového riadiaceho signálu 5 V DC. Vhodné je pre jednoduché spínacie obvody, automatizáciu a napájacie vetvy, kde je potrebné galvanicky oddeliť riadiacu časť od spínaného obvodu.

Technické špecifikácie

• Model: Y3F-SS-105DM
• Typ: elektromechanické relé
• Počet pinov: 4
• Ovládacie napätie cievky: 5 V DC
• Odpor cievky: 70 Ω
• Príkon cievky: 0,36 W
• Max. spínacie napätie: 250 V AC
• Max. spínací prúd: 10 A
• Rozmery: 19,6 x 15,4 x 15,5 mm

Funkcie a vlastnosti

• Spínanie záťaží až do 250 V AC pri prúde do 10 A
• Ovládanie cievky jednosmerným napätím 5 V pre použitie s bežnou logikou a riadiacimi obvodmi
• Elektromechanické prevedenie s galvanickým oddelením medzi cievkou a kontaktmi
• Kompaktné rozmery vhodné na montáž do zariadenia s obmedzeným priestorom

Obsah balenia

• Relé Y3F-SS-105DM 5V DC/250V AC 10A, 4-pin

Bezpečnostné upozornenie

• Pri spínaní sieťového napätia 230–250 V AC hrozí úraz elektrickým prúdom. Montáž a zapojenie vykonávajte iba pri odpojenom napájaní.
• Dodržujte dostatočné izolačné vzdialenosti a použite vodiče a svorky dimenzované na príslušné napätie a prúd.
• Neprekračujte maximálne spínané napätie a prúd; pri indukčných záťažiach zvážte použitie vhodných ochranných prvkov.
