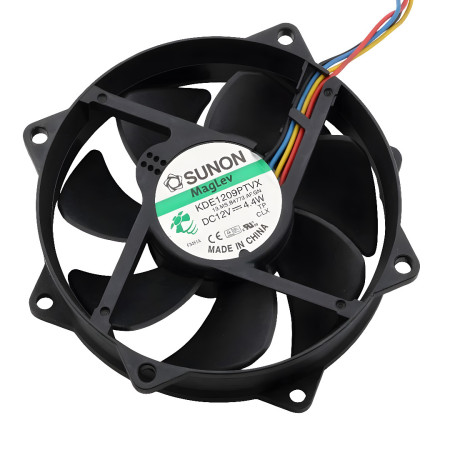

Lüfter 92x92x25mm, 12V DC, IP20, KDE1209PTVX

Der Axiallüfter SUNON KDE1209PTVX ist für die Zwangskühlung von Elektronik in beengten Räumen konzipiert, typischerweise für Kühler, Geräteschränke und industrielle Anwendungen. Dank des 4-Draht-Anschlusses mit PWM-Steuerung ermöglicht er eine stufenlose Drehzahlregelung und liefert gleichzeitig ein Tachometersignal zur Betriebsüberwachung.

Technische Spezifikationen

• Modell: KDE1209PTVX
• Typ: Axiallüfter (Gleichstrom)
• Rahmenabmessungen: 92 × 92 × 25 mm
• Versorgungsspannung: 12 V DC
• Nennstrom: 0,37 A
• Nennleistungsaufnahme: 4,4 W
• Drehzahl: 2300 U/min
• Luftdurchsatz: 45 CFM
• Statischer Druck: 7,11 mm H2O
• Geräuschpegel bei voller Drehzahl: 25–33 dBA
• Geräuschpegel (niedriger Modus/Temperaturregelung): 18-22 dBA
• Anschluss: 4 Drähte, 4-poliger Stecker (PWM + Drehzahlmesser)
• Kabellänge: ca. 20 cm

Funktionen und Merkmale

• PWM-Drehzahlregelung zur Optimierung des Kühl- und Geräuschverhältnisses
• Drehzahlmessung zur Geschwindigkeitsüberwachung (Fehlerdiagnose, Überwachung)
• Die 92-mm-Ausführung eignet sich für Kühler und Schrankpositionen mit höheren Druckanforderungen.
• Geeignet für Anwendungen, die einen höheren statischen Druck erfordern (z. B. dichte Lamellen von Kühlern, Filtern).

Ideal für

• Kühl- und Leistungsmodule für CPU/GPU
• Industriesteuerungen, Netzteile und Umrichter für Zwangsluft
• Schrankbelüftung von Geräten mit begrenztem Luftdurchsatz (Gitter, Filter, Kanäle)
• Service-Austausch von Lüftern in kompatiblen Baugruppen mit 4-poligem PWM-Anschluss

Packungsinhalt

• Lüfter SUNON KDE1209PTVX

Warum sollten Sie sich für dieses Produkt entscheiden?

• Klar definierte elektrische Parameter für ein 12-V-Gleichstromnetzteil
• 4-polige PWM-Schnittstelle zur Drehzahlregelung und Integration in die Systemüberwachung
• Kompakte Abmessungen von 92 × 92 × 25 mm für breite Kompatibilität mit elektronischen Geräten
• Kombination aus Durchfluss und statischem Druck, geeignet auch für restriktive Kühler

Installations- und Bedienungsanleitung

• Prüfen Sie die mechanische Kompatibilität (Abmessungen 92 × 92 × 25 mm) und die Luftstromrichtung anhand der Pfeile auf dem Lüfterrahmen.
• Verwenden Sie ausschließlich 12 V Gleichstrom und dimensionieren Sie das Netzteil mindestens für den angegebenen Strom mit einer Sicherheitsmarge.
• Für die PWM-Steuerung verwenden Sie einen 4-poligen Stecker; überprüfen Sie beim Anschluss an ein anderes System die Pinbelegung und die Steuersignalpegel.
• Sorgen Sie für einen ungehinderten Luftstrom und minimieren Sie Hindernisse (Gitter, Filter) im Hinblick auf die erforderliche Durchflussrate.

Sicherheitshinweis

• Der Ventilator ist ein rotierendes Gerät; schützen Sie Ihre Finger und die Verkabelung vor Berührung mit dem Laufrad während des Betriebs.
• Vor Installation oder Wartung die Stromzufuhr unterbrechen.
• Die Nennspannung von 12 V DC darf nicht überschritten werden; eine unsachgemäße Stromversorgung kann zu Schäden am Lüfter oder zu übermäßiger Erhitzung führen.
