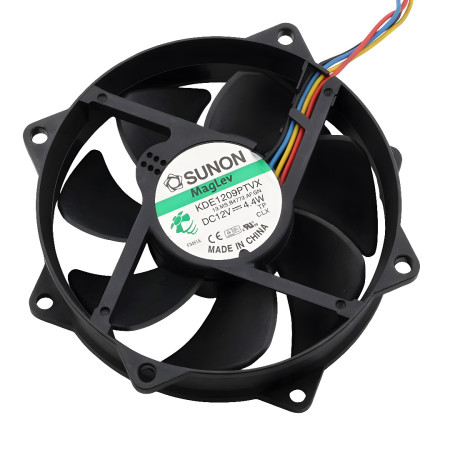

Tuuletin 92x92x25mm, 12V DC, IP20, KDE1209PTVX

SUNON KDE1209PTVX -aksiaalituuletin on suunniteltu elektroniikan pakotettuun jäähdytykseen rajoitetusti, tyypillisesti jäähdyttimissä, laitekaapeissa ja teollisuussovelluksissa. 4-johtimisen PWM-ohjauksen ansiosta se mahdollistaa sujuvan nopeuden säädön ja tarjoaa samalla kierroslukumittarisignaalin toiminnan valvontaa varten.

Tekniset tiedot

• Malli: KDE1209PTVX
• Tyyppi: aksiaalinen tasavirtatuuletin
• Kehyksen mitat: 92 × 92 × 25 mm
• Syöttöjännite: 12 V DC
• Nimellisvirta: 0,37 A
• Nimellinen virrankulutus: 4,4 W
• Nopeus: 2300 rpm
• Ilmavirtaus: 45 CFM
• Staattinen paine: 7,11 mm H2O
• Melutaso täydellä nopeudella: 25–33 dBA
• Melutaso (matala tila/lämpötilan säätö): 18–22 dBA
• Liitäntä: 4 johdinta, 4-pinninen liitin (PWM + kierroslukumittari)
• Kaapelin pituus: noin 20 cm

Toiminnot ja ominaisuudet

• PWM-nopeudensäätö jäähdytyksen ja kohinan suhteen optimoimiseksi
• Takometrinen lähtö nopeuden valvontaan (vikadiagnostiikka, valvonta)
• 92 mm:n rakenne sopii jäähdyttimiin ja kaappipaikkoihin, joissa on korkeammat painevaatimukset
• Sopii sovelluksiin, jotka vaativat korkeampaa staattista painetta (esim. jäähdyttimien ja suodattimien tiheät rivoitukset)

Ihanteellinen

• Jäähdytys CPU/GPU-jäähdyttimet ja virtamoduulit
• Teollisuusohjaimet, virtalähteet ja paineilmamuuntimet
• Rajoitetun virtauksen omaavien laitteiden (ritilät, suodattimet, kanavat) kaappien ilmanvaihto
• Tuulettimien huoltovaihto yhteensopivissa kokoonpanoissa, joissa on 4-nastainen PWM-liitin

Pakkauksen sisältö

• Tuuletin SUNON KDE1209PTVX

Miksi valita tämä tuote?

• Selkeästi määritellyt sähköiset parametrit 12 V DC -virtalähteelle
• 4-nastainen PWM-liitäntä nopeuden säätöön ja järjestelmän valvontaan integrointiin
• Kompakti koko 92 × 92 × 25 mm laajaan yhteensopivuuteen elektronisten laitteiden kanssa
• Virtaus- ja staattisen paineen yhdistelmä sopii myös rajoittaville jäähdyttimille

Asennus- ja käyttöohjeet

• Tarkista mekaaninen yhteensopivuus (mitat 92 × 92 × 25 mm) ja ilmavirran suunta puhaltimen rungon nuolien mukaan.
• Syötä vain 12 V tasavirtaa ja mitoita virtalähde vähintään määritellylle virralle marginaalilla.
• PWM-ohjauksessa käytä 4-nastaista liitintä; kun kytket laitteen toiseen järjestelmään, tarkista pinnien järjestys ja ohjaussignaalien tasot.
• Varmista vapaa ilmavirtaus ja minimoi esteet (ritilät, suodattimet) vaadittuun virtausnopeuteen nähden.

Turvallisuushuomautus

• Tuuletin on pyörivä laite; suojaa sormia ja johtoja kosketukselta siipipyörään käytön aikana.
• Katkaise virta ennen asennusta tai huoltoa.
• Älä ylitä 12 V DC:n nimellisjännitettä; vääränlainen virtalähde voi aiheuttaa tuulettimen vaurioitumisen tai liiallisen kuumenemisen.
