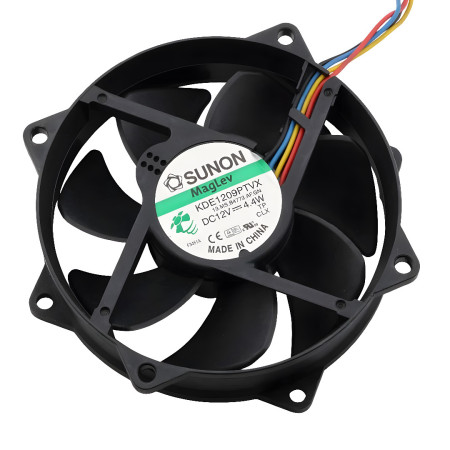

Ventilator 92x92x25mm, 12V CC, IP20, KDE1209PTVX

Ventilatorul axial SUNON KDE1209PTVX este conceput pentru răcirea forțată a electronicelor în spațiu limitat, de obicei pentru răcitoare, dulapuri de echipamente și aplicații industriale. Datorită conexiunii pe 4 fire cu control PWM, permite o reglare lină a vitezei și, în același timp, oferă un semnal tahometru pentru monitorizarea funcționării.

Specificații tehnice

• Model: KDE1209PTVX
• Tip: ventilator axial de curent continuu
• Dimensiuni cadru: 92 × 92 × 25 mm
• Tensiune de alimentare: 12 V CC
• Curent nominal: 0,37A
• Consum nominal de energie: 4,4 W
• Viteză: 2300 rpm
• Flux de aer: 45 CFM
• Presiune statică: 7,11 mm H2O
• Zgomot la viteză maximă: 25–33 dBA
• Nivel de zgomot (mod redus/control al temperaturii): 18-22 dBA
• Conexiune: 4 fire, conector cu 4 pini (PWM + tahometru)
• Lungimea cablului: aprox. 20 cm

Funcții și caracteristici

• Controlul vitezei PWM pentru optimizarea raportului dintre răcire și zgomot
• Ieșire tahometrică pentru monitorizarea vitezei (diagnosticare defecțiuni, supraveghere)
• Design de 92 mm potrivit pentru răcitoare și poziții de dulap cu cerințe de presiune mai mari
• Potrivit pentru aplicații care necesită o presiune statică mai mare (de exemplu, întărirea densă a răcitoarelor, filtrelor)

Ideal pentru

• Coolere CPU/GPU și module de alimentare pentru răcire
• Controlere industriale, surse de alimentare și convertoare cu aer forțat
• Ventilația dulapurilor echipamentelor cu debit limitat (grile, filtre, conducte)
• Înlocuire ventilatoare în ansambluri compatibile cu conector PWM cu 4 pini

Conținutul pachetului

• Ventilator SUNON KDE1209PTVX

De ce să alegeți acest produs?

• Parametri electrici clar definiți pentru alimentarea cu curent continuu de 12 V
• Interfață PWM cu 4 pini pentru controlul vitezei și integrarea în supravegherea sistemului
• Dimensiuni compacte de 92 × 92 × 25 mm pentru compatibilitate largă cu dispozitivele electronice
• Combinație de debit și presiune statică potrivită chiar și pentru răcitoare restrictive

Instrucțiuni de instalare și utilizare

• Verificați compatibilitatea mecanică (dimensiuni 92 × 92 × 25 mm) și orientarea fluxului de aer conform săgeților de pe cadrul ventilatorului.
• Alimentați doar cu 12 V CC și dimensionați sursa de alimentare cel puțin pentru curentul specificat, cu o marjă.
• Pentru controlul PWM, utilizați un conector cu 4 pini; când vă conectați la un alt sistem, verificați pinurile și nivelurile semnalului de control.
• Asigurați fluxul liber de aer și reduceți la minimum obstacolele (grile, filtre) în funcție de debitul necesar.

Notificare de siguranță

• Ventilatorul este un dispozitiv rotativ; protejați degetele și cablurile de contactul cu rotorul în timpul funcționării.
• Deconectați alimentarea înainte de instalare sau service.
• Nu depășiți tensiunea nominală de 12 V CC; o alimentare necorespunzătoare poate duce la deteriorarea ventilatorului sau la supraîncălzire.
