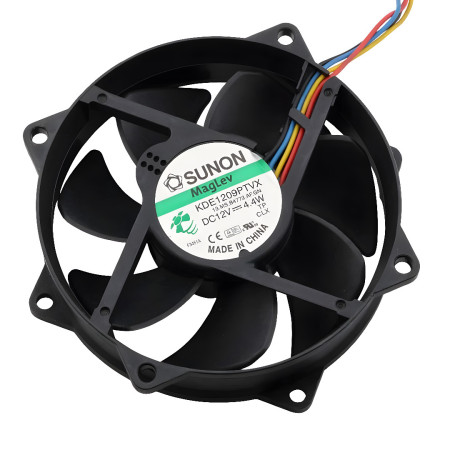

Wentylator 92x92x25mm, 12V DC, IP20, KDE1209PTVX

Wentylator osiowy SUNON KDE1209PTVX został zaprojektowany do wymuszonego chłodzenia elektroniki w ograniczonej przestrzeni, zazwyczaj w chłodnicach, szafach sterowniczych i zastosowaniach przemysłowych. Dzięki 4-żyłowemu połączeniu ze sterowaniem PWM, wentylator umożliwia płynną regulację prędkości obrotowej, a jednocześnie dostarcza sygnał z tachometru do monitorowania pracy.

Dane techniczne

• Model: KDE1209PTVX
• Typ: wentylator osiowy DC
• Wymiary ramki: 92 × 92 × 25 mm
• Napięcie zasilania: 12 V DC
• Prąd znamionowy: 0,37A
• Znamionowy pobór mocy: 4,4 W
• Prędkość: 2300 obr./min
• Przepływ powietrza: 45 CFM
• Ciśnienie statyczne: 7,11 mm H2O
• Hałas przy pełnej prędkości: 25–33 dBA
• Poziom hałasu (tryb niski/kontrola temperatury): 18–22 dBA
• Połączenie: 4 przewody, złącze 4-pinowe (PWM + obrotomierz)
• Długość kabla: ok. 20 cm

Funkcje i cechy

• Sterowanie prędkością PWM w celu optymalizacji stosunku chłodzenia do hałasu
• Wyjście tachometryczne do monitorowania prędkości (diagnostyka usterek, nadzór)
• Konstrukcja 92 mm odpowiednia do chłodziarek i szaf o wyższych wymaganiach ciśnieniowych
• Nadaje się do zastosowań wymagających wyższego ciśnienia statycznego (np. gęste użebrowanie chłodnic, filtrów)

Idealny dla

• Chłodzenie procesorów/kart graficznych i modułów zasilania
• Sterowniki przemysłowe, zasilacze i przetwornice nadmuchowe
• Wentylacja szaf urządzeń o ograniczonym przepływie (kratki, filtry, kanały)
• Usługa wymiany wentylatorów w zespołach kompatybilnych ze złączem PWM 4pin

Zawartość opakowania

• Wentylator SUNON KDE1209PTVX

Dlaczego warto wybrać ten produkt?

• Dokładnie zdefiniowane parametry elektryczne dla zasilania prądem stałym 12 V
• 4-pinowy interfejs PWM do sterowania prędkością i integracji z systemem nadzoru
• Kompaktowy rozmiar 92 × 92 × 25 mm zapewniający szeroką kompatybilność z urządzeniami elektronicznymi
• Połączenie przepływu i ciśnienia statycznego odpowiednie nawet dla chłodnic o ograniczonych możliwościach

Instrukcja instalacji i obsługi

• Sprawdź zgodność mechaniczną (wymiary 92 × 92 × 25 mm) i kierunek przepływu powietrza zgodnie ze strzałkami na ramie wentylatora.
• Zasilaj wyłącznie prądem stałym o napięciu 12 V i dostosuj zasilacz co najmniej do podanego prądu z pewnym zapasem.
• Do sterowania PWM należy używać złącza 4-pinowego. Podłączając urządzenie do innego systemu, należy sprawdzić układ wyprowadzeń i poziomy sygnału sterującego.
• Zapewnij swobodny przepływ powietrza i zminimalizuj liczbę przeszkód (kratek, filtrów) w stosunku do wymaganego natężenia przepływu.

Informacja o bezpieczeństwie

• Wentylator jest urządzeniem obrotowym, dlatego należy chronić palce i przewody przed kontaktem z wirnikiem podczas pracy.
• Przed instalacją lub serwisowaniem należy odłączyć zasilanie.
• Nie należy przekraczać napięcia znamionowego 12 V DC; niewłaściwe zasilanie może spowodować uszkodzenie wentylatora lub nadmierne nagrzewanie.
