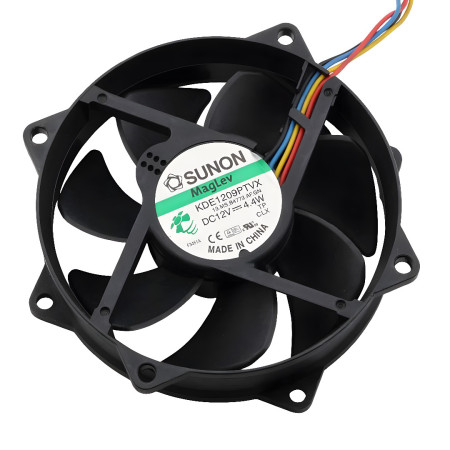

Fläkt 92x92x25mm, 12V DC, IP20, KDE1209PTVX

Axialfläkten SUNON KDE1209PTVX är konstruerad för forcerad kylning av elektronik i begränsade utrymmen, vanligtvis för kylare, apparatskåp och industriella applikationer. Tack vare 4-trådsanslutningen med PWM-styrning möjliggör den jämn hastighetsreglering och ger samtidigt en varvtalssignal för driftövervakning.

Tekniska specifikationer

• Modell: KDE1209PTVX
• Typ: axial DC-fläkt
• Rammått: 92 × 92 × 25 mm
• Matningsspänning: 12 V DC
• Nominell ström: 0,37A
• Nominell strömförbrukning: 4,4 W
• Hastighet: 2300 varv/min
• Luftflöde: 45 CFM
• Statiskt tryck: 7,11 mm H2O
• Buller vid full hastighet: 25–33 dBA
• Bullernivå (lågläge/temperaturkontroll): 18–22 dBA
• Anslutning: 4 trådar, 4-polig kontakt (PWM + varvräknare)
• Kabellängd: ca 20 cm

Funktioner och egenskaper

• PWM-hastighetskontroll för att optimera kylning och ljudförhållande
• Takometrisk utgång för hastighetsövervakning (feldiagnostik, övervakning)
• 92 mm design lämplig för kylare och skåppositioner med högre tryckkrav
• Lämplig för applikationer som kräver högre statiskt tryck (t.ex. täta kylflänsar, filter)

Idealisk för

• Kylning av CPU/GPU-kylare och strömförsörjningsmoduler
• Industriella styrenheter, strömförsörjningar och forcerad luftomvandlare
• Skåpventilation av utrustning med begränsat flöde (galler, filter, kanaler)
• Servicebyte av fläktar i kompatibla enheter med 4-polig PWM-kontakt

Paketinnehåll

• Fläkt SUNON KDE1209PTVX

Varför välja den här produkten?

• Tydligt definierade elektriska parametrar för 12 V DC-strömförsörjning
• 4-poligt PWM-gränssnitt för hastighetsreglering och integration i systemövervakning
• Kompakt storlek på 92 × 92 × 25 mm för bred kompatibilitet med elektroniska enheter
• Kombination av flöde och statiskt tryck lämplig även för restriktiva kylare

Installations- och bruksanvisning

• Kontrollera mekanisk kompatibilitet (mått 92 × 92 × 25 mm) och luftflödets orientering enligt pilarna på fläktramen.
• Mata endast med 12 V DC och dimensionera strömförsörjningen för minst den angivna strömmen med en marginal.
• För PWM-styrning, använd en 4-polig kontakt; vid anslutning till ett annat system, kontrollera pinout och styrsignalnivåer.
• Säkerställ fritt luftflöde och minimera hinder (galler, filter) med avseende på önskad flödeshastighet.

Säkerhetsmeddelande

• Fläkten är en roterande enhet; skydda fingrar och kablar från kontakt med pumphjulet under drift.
• Koppla bort strömmen före installation eller service.
• Överskrid inte märkspänningen på 12 V DC; felaktig strömförsörjning kan leda till skador på fläkten eller överdriven överhettning.
