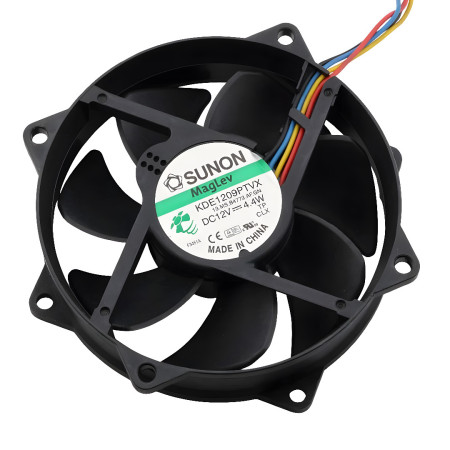

Ventilátor 92x92x25mm, DC 12V, IP20, KDE1209PTVX

Axiálny ventilátor SUNON KDE1209PTVX je určený na nútené chladenie elektroniky v obmedzenom priestore, typicky pre chladiče, skrine zariadenia a priemyselné aplikácie. Vďaka 4vodičovému zapojeniu s PWM riadením umožňuje plynulú reguláciu otáčok a súčasne poskytuje signál tachometra pre dohľad nad chodom.

Technické špecifikácie

• Model: KDE1209PTVX
• Typ: axiálny DC ventilátor
• Rozmery rámu: 92 × 92 × 25 mm
• Napájacie napätie: 12 V DC
• Menovitý prúd: 0,37 A
• Menovitý príkon: 4,4 W
• Otáčky: 2300 ot./min
• Prietok vzduchu: 45 CFM
• Statický tlak: 7,11 mm H2O
• Hlučnosť pri plných otáčkach: 25–33 dBA
• Hlučnosť (nižší režim/teplotné riadenie): 18–22 dBA
• Zapojenie: 4 vodiče, 4pin konektor (PWM + tachometer)
• Dĺžka kábla: cca 20 cm

Funkcie a vlastnosti

• PWM riadenia otáčok pre optimalizáciu pomeru chladenia a hlučnosti
• Tachometrický výstup pre monitorovanie otáčok (diagnostika poruchy, dohľad)
• Konštrukcia 92 mm vhodná pre chladiče a skriňové pozície s vyššími nárokmi na tlak
• Vhodné pre aplikácie vyžadujúce vyšší statický tlak (napr. husté rebrovanie chladičov, filtre)

Ideálne pre

• Chladenie chladičov CPU/GPU a výkonových modulov
• Priemyselné riadiace jednotky, zdroje a meniče s núteným prúdením
• Skriňové ventilácie zariadenia s obmedzeným prietokom (mriežky, filtre, kanály)
• Servisná výmena ventilátorov v kompatibilných zostavách s 4pin PWM konektorom

Obsah balenia

• Ventilátor SUNON KDE1209PTVX

Prečo zvoliť tento produkt

• Jasne definované elektrické parametre pre napájanie 12 V DC
• 4pin PWM rozhranie pre riadenie otáčok a integráciu do systémového dohľadu
• Kompaktný rozmer 92 × 92 × 25 mm pre širokú kompatibilitu v elektronických zariadeniach
• Kombinácia prietoku a statického tlaku vhodná aj pre reštriktívne chladiče

Pokyny na inštaláciu a prevádzku

• Overte mechanickú kompatibilitu (rozmer 92 × 92 × 25 mm) a orientáciu prúdenia vzduchu podľa šípok na ráme ventilátora.
• Napájajte výhradne jednosmerným napätím 12 V DC a dimenzujte zdroj minimálne na uvedený prúd s rezervou.
• Pre PWM riadenia použite 4pin konektor; pri zapojení do iného systému overte pinúť a úrovne riadiaceho signálu.
• Zaistite voľný priechod vzduchu a minimalizujte prekážky (mriežky, filtre) s ohľadom na požadovaný prietok.

Bezpečnostné upozornenie

• Ventilátor je rotačné zariadenie; pri prevádzke chráňte prsty a kabeláž pred kontaktom s obežným kolesom.
• Pred montážou alebo servisným zásahom odpojte napájanie.
• Neprekračujte menovité napätie 12 V DC; nesprávne napájanie môže viesť k poškodeniu ventilátora alebo nadmernému zahrievaniu.
