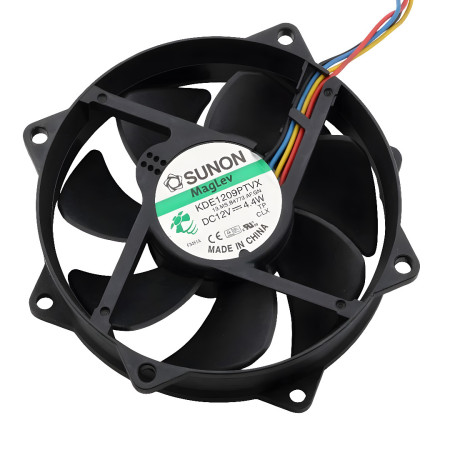

Ventola 92x92x25mm, 12V DC, IP20, KDE1209PTVX

La ventola assiale SUNON KDE1209PTVX è progettata per il raffreddamento forzato di componenti elettronici in spazi limitati, in genere per refrigeratori, armadi per apparecchiature e applicazioni industriali. Grazie al collegamento a 4 fili con controllo PWM, consente una regolazione fluida della velocità e allo stesso tempo fornisce un segnale tachimetrico per il monitoraggio del funzionamento.

Specifiche tecniche

• Modello: KDE1209PTVX
• Tipo: ventola assiale CC
• Dimensioni della cornice: 92 × 92 × 25 mm
• Tensione di alimentazione: 12 V CC
• Corrente nominale: 0,37 A
• Consumo energetico nominale: 4,4 W
• Velocità: 2300 giri/min
• Flusso d'aria: 45 CFM
• Pressione statica: 7,11 mm H2O
• Rumore a piena velocità: 25–33 dBA
• Livello di rumore (modalità bassa/controllo della temperatura): 18-22 dBA
• Collegamento: 4 fili, connettore a 4 pin (PWM + tachimetro)
• Lunghezza del cavo: circa 20 cm

Funzioni e caratteristiche

• Controllo della velocità PWM per ottimizzare il raffreddamento e il rapporto rumore
• Uscita tachimetrica per il monitoraggio della velocità (diagnostica guasti, supervisione)
• Design da 92 mm adatto per refrigeratori e posizioni di armadi con requisiti di pressione più elevati
• Adatto per applicazioni che richiedono una pressione statica più elevata (ad esempio, alettatura densa di refrigeratori, filtri)

Ideale per

• Raffreddamento dei dissipatori CPU/GPU e dei moduli di alimentazione
• Controllori industriali, alimentatori e convertitori ad aria forzata
• Ventilazione del mobile di apparecchiature con flusso limitato (griglie, filtri, condotti)
• Sostituzione di ventole in gruppi compatibili con connettore PWM a 4 pin

Contenuto della confezione

• Ventilatore SUNON KDE1209PTVX

Perché scegliere questo prodotto?

• Parametri elettrici chiaramente definiti per l'alimentazione a 12 V CC
• Interfaccia PWM a 4 pin per il controllo della velocità e l'integrazione nella supervisione del sistema
• Dimensioni compatte di 92 × 92 × 25 mm per un'ampia compatibilità nei dispositivi elettronici
• Combinazione di portata e pressione statica adatta anche per refrigeratori restrittivi

Istruzioni per l'installazione e l'uso

• Verificare la compatibilità meccanica (dimensioni 92 × 92 × 25 mm) e l'orientamento del flusso d'aria in base alle frecce sul telaio della ventola.
• Fornire solo 12 V CC e dimensionare l'alimentatore almeno per la corrente specificata con un margine.
• Per il controllo PWM, utilizzare un connettore a 4 pin; quando ci si collega a un altro sistema, verificare il pinout e i livelli del segnale di controllo.
• Assicurare il libero flusso dell'aria e ridurre al minimo gli ostacoli (griglie, filtri) rispetto alla portata richiesta.

Avviso di sicurezza

• La ventola è un dispositivo rotante; proteggere le dita e i cavi dal contatto con la girante durante il funzionamento.
• Scollegare l'alimentazione prima dell'installazione o della manutenzione.
• Non superare la tensione nominale di 12 V CC; un'alimentazione elettrica non corretta potrebbe danneggiare la ventola o provocare un surriscaldamento eccessivo.
