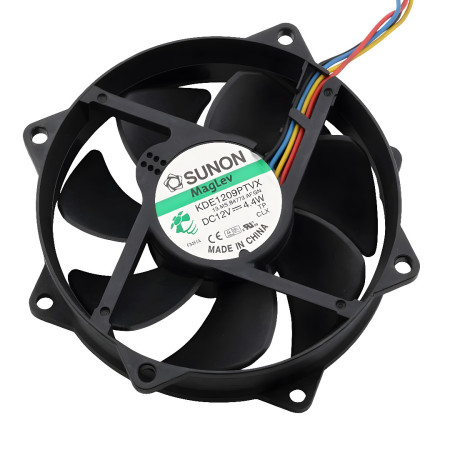

Ventilador 92x92x25mm, 12V CC, IP20, KDE1209PTVX

El ventilador axial SUNON KDE1209PTVX está diseñado para la refrigeración forzada de componentes electrónicos en espacios reducidos, generalmente para refrigeradores, armarios de equipos y aplicaciones industriales. Gracias a su conexión de 4 hilos con control PWM, permite una regulación suave de la velocidad y, al mismo tiempo, proporciona una señal de tacómetro para supervisar el funcionamiento.

Especificaciones técnicas

• Modelo: KDE1209PTVX
• Tipo: ventilador axial de CC
• Dimensiones del marco: 92 × 92 × 25 mm
• Tensión de alimentación: 12 V CC
• Corriente nominal: 0,37 A
• Consumo de energía nominal: 4,4 W
• Velocidad: 2300 rpm
• Flujo de aire: 45 CFM
• Presión estática: 7,11 mm H2O
• Ruido a máxima velocidad: 25–33 dBA
• Nivel de ruido (modo bajo/control de temperatura): 18-22 dBA
• Conexión: 4 cables, conector de 4 pines (PWM + tacómetro)
• Longitud del cable: aprox. 20 cm

Funciones y características

• Control de velocidad PWM para optimizar la relación refrigeración y ruido
• Salida tacométrica para monitorización de velocidad (diagnóstico de fallos, supervisión)
• Diseño de 92 mm adecuado para enfriadores y posiciones de gabinetes con requisitos de mayor presión
• Adecuado para aplicaciones que requieren una mayor presión estática (por ejemplo, aletas densas de enfriadores y filtros).

Ideal para

• Refrigeración de CPU/GPU, disipadores de calor y módulos de potencia
• Controladores industriales, fuentes de alimentación y convertidores de aire forzado
• Ventilación de armarios de equipos con caudal limitado (rejillas, filtros, conductos)
• Servicio de sustitución de ventiladores en conjuntos compatibles con conector PWM de 4 pines

Contenido del paquete

• Ventilador SUNON KDE1209PTVX

¿Por qué elegir este producto?

• Parámetros eléctricos claramente definidos para una fuente de alimentación de 12 V CC
• Interfaz PWM de 4 pines para control de velocidad e integración en la supervisión del sistema
• Tamaño compacto de 92 × 92 × 25 mm para una amplia compatibilidad en dispositivos electrónicos
• Combinación de caudal y presión estática adecuada incluso para refrigeradores restrictivos

Instrucciones de instalación y funcionamiento

• Verificar la compatibilidad mecánica (dimensiones 92 × 92 × 25 mm) y la orientación del flujo de aire según las flechas en el marco del ventilador.
• Alimente únicamente con 12 V CC y dimensione la fuente de alimentación al menos para la corriente especificada con un margen.
• Para el control PWM, utilice un conector de 4 pines; cuando se conecte a otro sistema, verifique la distribución de pines y los niveles de señal de control.
• Asegúrese de que el aire circule libremente y minimice los obstáculos (rejillas, filtros) con respecto al caudal requerido.

Aviso de seguridad

• El ventilador es un dispositivo giratorio; proteja los dedos y el cableado del contacto con el impulsor durante el funcionamiento.
• Desconecte la alimentación antes de realizar la instalación o el mantenimiento.
• No exceda el voltaje nominal de 12 V CC; una fuente de alimentación inadecuada puede provocar daños en el ventilador o un calentamiento excesivo.
