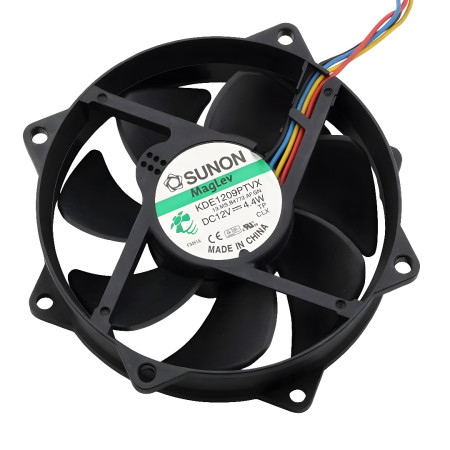

Ventilateur 92 x 92 x 25 mm, 12 V CC, IP20, KDE1209PTVX

Le ventilateur axial SUNON KDE1209PTVX est conçu pour le refroidissement forcé de composants électroniques dans des espaces restreints, notamment pour les refroidisseurs, les armoires électriques et les applications industrielles. Grâce à sa connexion à 4 fils avec commande PWM, il permet un réglage précis de la vitesse et fournit simultanément un signal tachymétrique pour le contrôle de son fonctionnement.

Spécifications techniques

• Modèle : KDE1209PTVX
• Type : ventilateur axial à courant continu
• Dimensions du cadre : 92 × 92 × 25 mm
• Tension d'alimentation : 12 V CC
• Courant nominal : 0,37 A
• Consommation électrique nominale : 4,4 W
• Vitesse : 2300 tr/min
• Débit d'air : 45 CFM
• Pression statique : 7,11 mm H2O
• Niveau sonore à pleine vitesse : 25–33 dBA
• Niveau sonore (mode faible/contrôle de la température) : 18-22 dBA
• Connexion : 4 fils, connecteur 4 broches (PWM + tachymètre)
• Longueur du câble : environ 20 cm

Fonctions et caractéristiques

• Contrôle de vitesse PWM pour optimiser le refroidissement et le rapport bruit/refroidissement
• Sortie tachymétrique pour la surveillance de la vitesse (diagnostic des pannes, supervision)
• Conception de 92 mm adaptée aux refroidisseurs et aux emplacements d'armoires soumis à des exigences de pression plus élevées
• Convient aux applications nécessitant une pression statique plus élevée (par exemple, ailettes denses de refroidisseurs, filtres).

Idéal pour

• modules de refroidissement pour processeur/carte graphique et alimentation
• Contrôleurs industriels, alimentations et convertisseurs à air pulsé
• Ventilation des armoires d'équipements à débit limité (grilles, filtres, conduits)
• Remplacement des ventilateurs dans les ensembles compatibles avec connecteur PWM à 4 broches

Contenu de l'emballage

• Ventilateur SUNON KDE1209PTVX

Pourquoi choisir ce produit ?

• Paramètres électriques clairement définis pour une alimentation 12 V CC
• Interface PWM à 4 broches pour le contrôle de la vitesse et l'intégration dans la supervision du système
• Format compact de 92 × 92 × 25 mm pour une large compatibilité avec les appareils électroniques
• Combinaison de débit et de pression statique adaptée même aux refroidisseurs restrictifs

Instructions d'installation et d'utilisation

• Vérifiez la compatibilité mécanique (dimensions 92 × 92 × 25 mm) et l'orientation du flux d'air selon les flèches sur le cadre du ventilateur.
• Alimenter uniquement en 12 V CC et dimensionner l'alimentation au moins pour le courant spécifié avec une marge.
• Pour la commande PWM, utilisez un connecteur à 4 broches ; lors de la connexion à un autre système, vérifiez le brochage et les niveaux du signal de commande.
• Assurez une circulation d'air libre et minimisez les obstacles (grilles, filtres) par rapport au débit requis.

Avis de sécurité

• Le ventilateur est un appareil rotatif ; protégez vos doigts et les câbles électriques du contact avec la turbine pendant son fonctionnement.
• Coupez l'alimentation avant toute installation ou intervention.
• Ne pas dépasser la tension nominale de 12 V CC ; une alimentation électrique incorrecte peut endommager le ventilateur ou provoquer une surchauffe.
