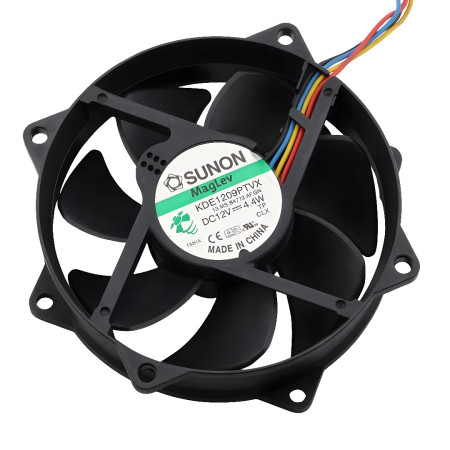

Ventilátor 92x92x25mm, 12V DC, IP20, KDE1209PTVX

Axiální ventilátor SUNON KDE1209PTVX je určen pro nucené chlazení elektroniky v omezeném prostoru, typicky pro chladiče, skříně zařízení a průmyslové aplikace. Díky 4vodičovému zapojení s PWM řízením umožňuje plynulou regulaci otáček a současně poskytuje signál tachometru pro dohled nad chodem.

Technické specifikace

• Model: KDE1209PTVX
• Typ: axiální DC ventilátor
• Rozměry rámu: 92 × 92 × 25 mm
• Napájecí napětí: 12 V DC
• Jmenovitý proud: 0,37 A
• Jmenovitý příkon: 4,4 W
• Otáčky: 2300 ot./min
• Průtok vzduchu: 45 CFM
• Statický tlak: 7,11 mm H2O
• Hlučnost při plných otáčkách: 25–33 dBA
• Hlučnost (nižší režim/teplotní řízení): 18–22 dBA
• Zapojení: 4 vodiče, 4pin konektor (PWM + tachometr)
• Délka kabelu: cca 20 cm

Funkce a vlastnosti

• PWM řízení otáček pro optimalizaci poměru chlazení a hlučnosti
• Tachometrický výstup pro monitorování otáček (diagnostika poruchy, dohled)
• Konstrukce 92 mm vhodná pro chladiče a skříňové pozice s vyššími nároky na tlak
• Vhodné pro aplikace vyžadující vyšší statický tlak (např. husté žebrování chladičů, filtry)

Ideální pro

• Chlazení chladičů CPU/GPU a výkonových modulů
• Průmyslové řídicí jednotky, zdroje a měniče s nuceným prouděním
• Skříňové ventilace zařízení s omezeným průtokem (mřížky, filtry, kanály)
• Servisní výměna ventilátorů v kompatibilních sestavách s 4pin PWM konektorem

Obsah balení

• Ventilátor SUNON KDE1209PTVX

Proč zvolit tento produkt

• Jasně definované elektrické parametry pro napájení 12 V DC
• 4pin PWM rozhraní pro řízení otáček a integraci do systémového dohledu
• Kompaktní rozměr 92 × 92 × 25 mm pro širokou kompatibilitu v elektronických zařízeních
• Kombinace průtoku a statického tlaku vhodná i pro restriktivní chladiče

Pokyny k instalaci a provozu

• Ověřte mechanickou kompatibilitu (rozměr 92 × 92 × 25 mm) a orientaci proudění vzduchu dle šipek na rámu ventilátoru.
• Napájejte výhradně stejnosměrným napětím 12 V DC a dimenzujte zdroj minimálně na uvedený proud s rezervou.
• Pro PWM řízení použijte 4pin konektor; při zapojení do jiného systému ověřte pinout a úrovně řídicího signálu.
• Zajistěte volný průchod vzduchu a minimalizujte překážky (mřížky, filtry) s ohledem na požadovaný průtok.

Bezpečnostní upozornění

• Ventilátor je rotační zařízení; při provozu chraňte prsty a kabeláž před kontaktem s oběžným kolem.
• Před montáží nebo servisním zásahem odpojte napájení.
• Nepřekračujte jmenovité napětí 12 V DC; nesprávné napájení může vést k poškození ventilátoru nebo nadměrnému zahřívání.
