Relejni modul K226+G16 – LED prikaz stanja

Relejni preklopni modul s čitalnikom in tipkovnico K226+G16, 10–30 V DC

51,25 €

51,25 € excl. VAT

51.246662 Brez DDV

Vključno 0,25 € za eko ddv

Na zalogi pri dobavitelju

Količina

Katalogni list

Opis

Komplet K226 + G16 je napreden sistem dostopa, ki združuje nadzorno ploščo in zunanji čitalnik prstnih odtisov. S povezavo z G16 ponuja varen in priročen nadzor elektronskih ključavnic in drugih naprav. Omogoča upravljanje več skrbnikov, uporabnikov in enkratnih gesel ter zagotavlja do štiri načine krmiljenja relejev. Ta komplet je idealna izbira za namestitve, ki zahtevajo prilagodljivo in zanesljivo varnost.

Tehnične specifikacije

Napajanje: DC 10–30 V
Poraba v stanju pripravljenosti: 6 mA (pri 12 V)
Izhod: rele (maks. tok 10 A)
Nastavljiv čas preklopa releja: 0,5 s - 30 minut
Zmogljivost za prstne odtise:
- Administrator: do 40 prstnih odtisov
- Uporabnik: do 60 prstnih odtisov (2 podatkovni bazi po 30)
Zmogljivost gesla:
- Administrator: do 5 skupin
- Uporabnik: do 5 skupin (3–9 števk)
- Za enkratno uporabo: do 5 skupin
Upravljanje: gumb SET, prstni odtis, geslo
Bralnik G16: zunanji senzor prstnih odtisov z LED indikatorjem

Funkcije in lastnosti

Kombinacija biometrične identifikacije in dostopa z geslom
Enostavna registracija uporabnika neposredno prek čitalnika G16
Podpora za skrbniške in uporabniške račune
Možnost enkratnih gesel za začasen dostop
Štirje načini krmiljenja releja – časovni, trenutni, zaklepanje brez pomnilnika, zaklepanje s pomnilnikom
Možnost nastavitve releja, da se vklopi do 30 minut
Indikacija stanja z LED diodo bralnika G16

Načini releja

Način 1 (čas): Rele se vklopi za nastavljeni čas (0,5 s – 30 minut).
Način 2 (trenutni): Rele ostane zaprt le, dokler je prst pritisnjen.
Način 3 (samozaklepanje brez pomnilnika): Prvi dotik s prstom → rele se zapre, drugi dotik → rele se zapre. Stanje releja se po izklopu napajanja ne shrani.
Način 4 (zaklepanje s pomnilnikom): Enako kot način 3, vendar si rele zapomni stanje tudi po izpadu električne energije.

Idealno za

Elektronske ključavnice na vratih
Dostopni sistemi za domove in podjetja
Krmiljenje relejev in električnih naprav
Varnostni sistemi, ki zahtevajo višjo raven zaščite

Vsebina paketa

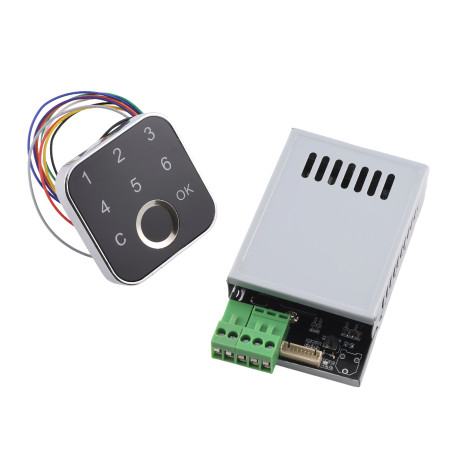

Krmilna plošča K226
Bralnik prstnih odtisov G16
Priključki za ožičenje
Uporabniški priročnik (EN)

Zakaj izbrati ta komplet?

Kombinacija čitalnika G16 in krmilne plošče K226 za maksimalno prilagodljivost
Podpora za več skrbnikov, uporabnikov in enkratnih gesel
Štirje načini krmiljenja releja, prilagodljivi specifičnim aplikacijam
Enostavna namestitev in intuitivno upravljanje
Zanesljiva LED-signalizacija za jasno delovanje

Navodila za uporabo

1. Prvi zagon: Za ponastavitev na tovarniške nastavitve držite gumb SET 5–6 sekund.
2. Registracija skrbnika: Na kratko pritisnite SET, modra LED lučka na G16 hitro utripa. Večkrat položite prst, dokler ne zaslišite glasbenega tona. Shranite lahko do 40 prstnih odtisov.
3. Registracija uporabnika: Prijavite se s prstnim odtisom ali geslom skrbnika. Izberite podatkovno bazo (1 ali 2) in pritrdite uporabnikov prst. Vsaka podatkovna baza omogoča 30 prstnih odtisov.
4. Nastavitve gesel: Skrbnik lahko doda do 5 gesel za uporabnike in skrbnike (3–9 števk). Nastaviti je mogoče tudi 5 enkratnih gesel.
5. Nastavitve releja: Prijavite se kot skrbnik in izberite način (1–4). Za časovni način nastavite čas preklopa (0,5 s – 30 minut).
6. Uporaba: Dostop je mogoč s postavitvijo registriranega prsta na G16, vnosom gesla ali enkratnega gesla.

Podatki

Napetost: 10-30 V DC
Pokritost: IP22

Navodila

Ta priročnik opisuje zagon, upravljanje uporabnikov (prstni odtis / geslo), nastavitev načinov releja in odpravljanje težav za krmilno ploščo K226 + G16. Vedno začnite z obnovitvijo tovarniških nastavitev, nato registrirajte administratorja in šele nato dodajte uporabnike ter nastavite način releja po potrebi.

Varnostna navodila in uporaba

Napravo napajajte samo z enosmerno napetostjo (DC) v dovoljenem območju. Pazite na pravilno polariteto.
Ne priklapljajte bremen, ki presegajo največji tok releja. Uporabite ustrezno varovalko.
Zaščitite ploščo pred vlago, prevodnim prahom in mehanskimi poškodbami.
Pred priklopom ali spremembo ožičenja vedno izklopite napajanje.

Tehnične specifikacije

Napajanje: DC 10–30 V
Poraba v mirovanju: približno 6 mA (pri 12 V)
Izhod: rele, največji tok 10 A
Shranjevanje prstnih odtisov: administrator do 40; uporabniki do 60 (2 bazi × 30)
Gesla: administrator do 5 skupin; uporabniki do 5 skupin; dolžina 3–9 znakov
Enkratna gesla: do 5 skupin (po uporabi samodejno neveljavna)
Upravljanje: z gumbom SET, administratorskim prstnim odtisom ali geslom

Opis kontrol in indikatorjev

Gumb SET – osnovno upravljanje (registracija, ponastavitev, nastavitev časa releja).
Tipkovnica – potrditev OK, brisanje C (dolgi pritisk = »reset/brisanje« za izbrano funkcijo).
LED indikator bralnika – barve (roza/rdeča/modra) označujejo načine registracije ali ponastavitve.

Prvi zagon in ponastavitev na tovarniške nastavitve

Inicializacija (Factory Reset): držite SET približno 5–6 s; po dolgem zvočnem signalu in melodiji (LED: roza → rdeča → modra) je inicializacija zaključena.
Po inicializaciji najprej registrirajte administratorja, nato dodajte uporabnike.

Registracija administratorja (prstni odtis)

Kratek pritisk na SET; hitro utripanje modre LED = način registracije.
Večkrat položite prst na senzor, dokler se ne zasliši melodija (uspešno). Možna je zaporedna registracija več prstnih odtisov.
Po shranjevanju 40 administratorskih odtisov kratek pritisk SET omogoča registracijo uporabniških odtisov.

Hiter zagon – kratek postopek

Ponastavitev na tovarniške nastavitve (držite SET 5–6 s).
Registrirajte administratorski prstni odtis (kratek pritisk SET → skeniranje prsta).
Nastavite način releja (glejte »Načini releja«).
Po želji dodajte gesla administratorja, uporabniške prstne odtise/gesla in enkratna gesla.

Dostop do načina urejanja (upravljanje s tipkovnico)

Za vse spodnje funkcije je potrebna avtentikacija z administratorskim prstnim odtisom ali administratorskim geslom (vnesite geslo in potrdite z OK).

Funkcije administratorja (tipkovnica)

Dodaj prstni odtis administratorja: 1【OK】 → skenirajte prst do potrditvene melodije.
Izbriši vse / ponastavitev: 1【C】 (držite C).
Nastavitev gesla administratorja (do 5 skupin): 2【OK】 novo geslo 【OK】.
Brisanje administratorskih gesel: 2【C】 (držite C).

Funkcije uporabnika (tipkovnica)

Dodaj prstni odtis uporabnika: 3【OK】 baza(1 ali 2)【OK】 → skeniraj prst.
Izbriši uporabniške odtise: 3【C】 baza(1 ali 2)【C】 (drugi C držite).
Nastavitev uporabniškega gesla (do 5 skupin): 4【OK】 novo geslo 【OK】.
Brisanje uporabniških gesel: 4【C】 (držite C).
Nastavitev enkratnega gesla (do 5 skupin): 6【OK】 novo geslo 【OK】.
Brisanje enkratnih gesel: 6【C】 (držite C).

Načini releja

Dostop: po avtentikaciji administratorja vnesite 5【OK】 način 1–4 【OK】.
Način 1: rele se vklopi za nastavljeni čas (približno 0,5 s – 30 min).
Način 2: rele ostane vklopljen samo, dokler je prst na senzorju.
Način 3: preklopnik (toggle): prst = VKLOP; ponovno prst = IZKLOP; stanje se ne shrani po izpadu napajanja.
Način 4: preklopnik (toggle) z shranjevanjem stanja ob izpadu napajanja.

Nastavitev časa vklopa releja (za Način 1)

Držite SET približno 2 s, nato spustite; hitro rožnato utripanje = način nastavitve časa.
Pritisnite in držite SET toliko časa, kolikor želite trajanje; dolžina pritiska določa čas vklopa releja (0,5 s – 30 min).

Pravila in opozorila za registracijo

Administratorski prstni odtisi ne smejo biti enaki uporabniškim.
Uporabniška gesla ne smejo biti enaka administratorskim.
Če se enkratno geslo ujema z obstoječim, ima enkratno geslo prednost.

Odpravljanje težav

Ni mogoče dodati prstnega odtisa: baza je polna ali podvojena vloga. Izbrišite vnose in poskusite znova.
Geslo ne deluje: preverite tip (admin/uporabnik) in dolžino (3–9 znakov); pri enkratnih geslih preverite, ali niso bila že uporabljena.
Rele ne deluje pričakovano: preverite izbrani način; pri Načinu 1 preverite tudi čas nastavljen z SET.
