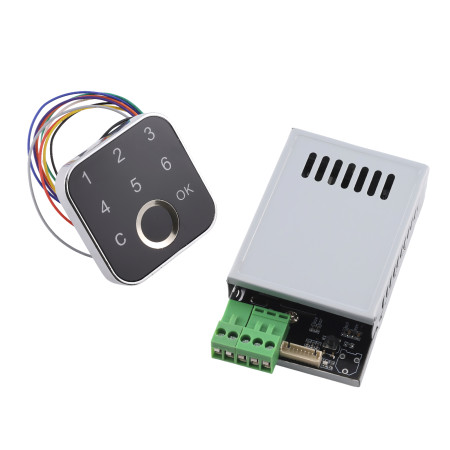

Relé modul K226+G16 – LED signalizace stavu

Relé modul spínání s čtečkou a klávesnicí K226+G16, 10-30V DC

1 239,67 Kč

1 239,67 Kč bez DPH

1239.668648 Bez DPH

vč. recyklačního poplatku 6,10 Kč

Skladem u dodavatele

Množství:

Katalogový list

Popis

Sada K226 + G16 je pokročilý přístupový systém kombinující řídicí desku a externí čtečku otisků prstů. Díky propojení s G16 nabízí bezpečné a pohodlné ovládání elektronických zámků a dalších zařízení. Umožňuje správu více administrátorů, uživatelů i jednorázových hesel a poskytuje až čtyři režimy ovládání relé. Tento set je ideální volbou pro instalace vyžadující flexibilní a spolehlivé zabezpečení.

Technické specifikace

Napájení: DC 10–30 V
Spotřeba v pohotovostním režimu: 6 mA (při 12 V)
Výstup: relé (max. proud 10 A)
Nastavitelný čas sepnutí relé: 0,5 s – 30 minut
Kapacita otisků prstů:
- Administrátor: až 40 otisků
- Uživatel: až 60 otisků (2 databáze po 30)
Kapacita hesel:
- Administrátorské: až 5 skupin
- Uživatelské: až 5 skupin (3–9 číslic)
- Jednorázové: až 5 skupin
Ovládání: tlačítko SET, otisk prstu, heslo
Čtečka G16: externí snímač otisků prstů s LED indikací

Funkce a vlastnosti

Kombinace biometrické identifikace a heslového přístupu
Jednoduchá registrace uživatelů přímo přes čtečku G16
Podpora administrátorských a uživatelských účtů
Možnost jednorázových hesel pro dočasný přístup
Čtyři režimy ovládání relé – časový, momentový, samodržný bez paměti, samodržný s pamětí
Možnost nastavení relé až na 30 minut sepnutí
Signalizace stavu pomocí LED čtečky G16

Režimy relé

Režim 1 (časový): Relé se sepne na nastavený čas (0,5 s – 30 minut).
Režim 2 (momentový): Relé zůstává sepnuto pouze po dobu přiložení prstu.
Režim 3 (samodržný bez paměti): První přiložení prstu → sepnutí relé, druhé přiložení → vypnutí relé. Po odpojení napájení se stav relé neukládá.
Režim 4 (samodržný s pamětí): Stejné jako režim 3, ale relé si pamatuje stav i po výpadku napájení.

Ideální pro

Elektronické dveřní zámky
Přístupové systémy pro domácnosti i firmy
Řízení relé a elektrických spotřebičů
Zabezpečovací systémy vyžadující vyšší úroveň ochrany

Obsah balení

Řídicí deska K226
Čtečka otisků prstů G16
Konektory pro zapojení
Uživatelský manuál (EN)

Proč zvolit tuto sadu

Kombinace čtečky G16 a řídicí desky K226 pro maximální flexibilitu
Podpora více administrátorů, uživatelů i jednorázových hesel
Čtyři režimy ovládání relé přizpůsobitelné konkrétním aplikacím
Jednoduchá instalace a intuitivní správa
Spolehlivá LED signalizace pro jasnou obsluhu

Návod k použití

1. První spuštění: Podržte tlačítko SET 5–6 s pro obnovení továrního nastavení.
2. Registrace administrátora: Krátce stiskněte SET, modrá LED na G16 rychle bliká. Přiložte prst opakovaně, dokud neuslyšíte hudební tón. Lze uložit až 40 otisků.
3. Registrace uživatele: Přihlaste se pomocí administrátorského otisku nebo hesla. Zvolte databázi (1 nebo 2) a přiložte prst uživatele. Každá databáze umožňuje 30 otisků.
4. Nastavení hesel: Administrátor může přidat až 5 hesel pro uživatele i administrátory (3–9 číslic). Lze nastavit i 5 jednorázových hesel.
5. Nastavení relé: Přihlaste se jako administrátor a zvolte režim (1–4). U časového režimu nastavte dobu sepnutí (0,5 s – 30 minut).
6. Použití: Přístup je možný přiložením registrovaného prstu na G16, zadáním hesla nebo jednorázového hesla.

Parametry

Napětí: 10-30 V DC
Krytí: IP22

Manuál

Tento manuál popisuje uvedení do provozu, správu uživatelů (otisk prstu / heslo), nastavení režimů relé a řešení potíží pro řídicí desku K226 + G16. Začněte vždy inicializací do továrního nastavení, poté zaregistrujte administrátora a následně nastavte uživatele a režim relé dle potřeby.

Bezpečnost a zásady používání

Napájejte výhradně stejnosměrným napětím v povoleném rozsahu. Dbejte na správnou polaritu.
Na relé nepřipojujte zátěže překračující maximální proud relé. Používejte vhodnou pojistku.
Chraňte desku před vlhkostí, vodivým prachem a mechanickým poškozením.
Před zapojením nebo změnou kabeláže vždy odpojte napájení.

Technické parametry

Napájení: DC 10–30 V
Klidový odběr: cca 6 mA (při 12 V)
Výstup: relé, max. proud 10 A
Kapacita otisků: administrátor až 40; uživatelé až 60 (2 databáze × 30)
Hesla: administrátorská 5 skupin; uživatelská 5 skupin; délka 3–9 znaků
Jednorázová hesla: až 5 skupin (po použití se automaticky zneplatní)
Správa: tlačítkem SET, administrátorským otiskem nebo heslem

Popis ovládacích prvků a indikace

Tlačítko SET – základní správa (registrace, reset, nastavení času relé).
Klávesnice – potvrzení OK, mazání C (dlouhý stisk = “reset/mazání” u příslušné funkce).
LED panel čtečky – barevné stavy (růžová/červená/modrá) indikují režimy registrace či resetu.

První spuštění a tovární nastavení

Inicializace (Factory Reset): dlouze podržte SET cca 5–6 s, po dlouhém pípnutí a melodii (LED postupně růžová → červená → modrá) je inicializace hotova.
Po inicializaci nejdříve zaregistrujte administrátora, teprve poté přidávejte uživatele.

Registrace administrátora (otisk prstu)

Krátce stiskněte SET; rychlé blikání modré LED značí režim registrace.
Položte prst do snímací oblasti a několikrát jej sejměte, dokud neuslyšíte melodii (úspěch). Lze registrovat více otisků za sebou.
Po zaplnění 40 administrátorských otisků začne krátký stisk SET registrovat uživatelské otisky.

Rychlé uvedení do provozu – zkrácený postup

Tovární reset (držet SET 5–6 s).
Zaregistrovat administrátorský otisk (krátký SET → snímat prst).
Nastavit režim relé (viz „Režimy relé“).
Volitelně přidat administrátorská hesla, uživatelské otisky/hesla a jednorázová hesla.

Vstup do editačního režimu (správa přes klávesnici)

Pro všechny níže uvedené operace přes klávesnici je nutné se nejprve autorizovat administrátorským otiskem nebo administrátorským heslem (zadat heslo a potvrdit OK).

Administrátorské funkce (klávesnice)

Přidat administrátorský otisk: 1【OK】 → sejímejte prst(y) do potvrzení melodií.
Smazat vše / návrat do továrního nastavení: 1【C】 (držet C).
Nastavit administrátorské heslo (až 5 skupin): 2【OK】 nové heslo 【OK】.
Smazat administrátorská hesla: 2【C】 (držet C).

Uživatelské funkce (klávesnice)

Přidat uživatelský otisk: 3【OK】 databáze(1 nebo 2)【OK】 → snímat prst(y).
Smazat uživatelské otisky: 3【C】 databáze(1 nebo 2)【C】 (druhý C držet).
Nastavit uživatelské heslo (až 5 skupin): 4【OK】 nové heslo 【OK】.
Smazat uživatelská hesla: 4【C】 (držet C).
Nastavit jednorázové heslo (až 5 skupin): 6【OK】 nové heslo 【OK】.
Smazat všechna jednorázová hesla: 6【C】 (držet C).

Režimy relé

Vstup: po autorizaci administrátora zadejte 5【OK】 mód 1–4 【OK】.
Mód 1: relé sepne na nastavený čas (cca 0,5 s až 30 min).
Mód 2: relé drží sepnuté pouze po dobu přiložení prstu.
Mód 3: přepínač (toggle): přiložit prst = sepne; znovu přiložit = rozepne; stav se po výpadku napájení neukládá.
Mód 4: přepínač (toggle) se zapamatováním stavu při výpadku napájení.

Nastavení doby sepnutí relé (pro Mód 1)

Dlouze podržte SET cca 2 s, uvolněte; rychlé růžové blikání = režim nastavení času.
Znovu stiskněte a držte SET po požadovanou dobu; délka stisku odpovídá nastavované době sepnutí relé (0,5 s až 30 min).

Pravidla a upozornění pro registrace

Otisky administrátora nesmí být stejné jako otisky uživatelů.
Uživatelská hesla nesmí duplikovat administrátorská hesla.
Pokud se jednorázové heslo shoduje s existujícím heslem, přednostně se použije jednorázové heslo.

Řešení potíží

Nelze přidat otisk: databáze plná nebo duplicita role. Smažte položky a zkuste znovu.
Heslo nefunguje: ověřte typ hesla (admin/uživatel) a délku 3–9 znaků; u jednorázových zkontrolujte, zda již nebylo použito.
Relé nespíná očekávaně: zkontrolujte nastavený mód a u Módu 1 i čas nastavený tlačítkem SET.
