Regolatore di velocità per motore CC 9-60 V CC, 60 A

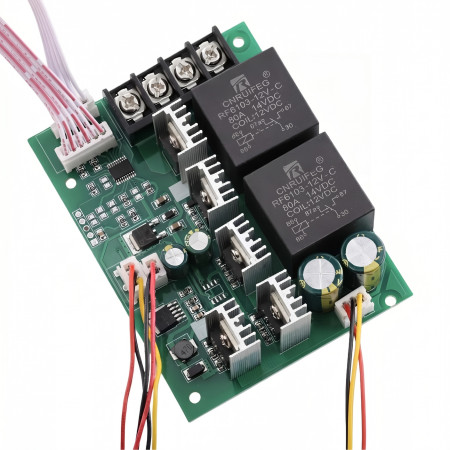

Il controller PWM è progettato per il controllo della velocità di un motore CC con una tensione di alimentazione compresa tra 9 e 60 V. Il modulo utilizza una regolazione continua nell'intervallo 0-100% ed è dotato di un display digitale per visualizzare il livello di regolazione impostato. Il circuito comprende un potenziometro con manopola di controllo e un interruttore a bilanciere separato. La progettazione con elementi di potenza su circuito stampato e morsetti a vite lo rende adatto all'installazione in apparecchiature e applicazioni tecniche con motori CC.

Specifiche tecniche

• Tipo di prodotto: regolatore di velocità per motore CC PWM
• Progettato per: motore a corrente continua
• Tensione di funzionamento: 9-60 V
• Intervallo di controllo della velocità: 0-100%
• Corrente massima: 60 A
• Corrente nominale: 35 A a 12 V
• Uscita: lineare sotto carico
• Display: digitale, a tre cifre
• Collegamento: morsettiera a vite per motore e alimentazione
• Marcatura dei terminali: 2 motori, polo negativo di alimentazione, polo positivo di alimentazione
• Dimensioni della scheda: 100 × 76 mm
• Distanza tra i fori di montaggio lungo il lato più lungo: 90 mm
• Distanza tra i fori di montaggio nella direzione del lato più corto: 65 mm
• Dimensioni del display: 23 × 14 mm
• Diametro dell'albero del potenziometro: 6,8 mm
• Designazione del modello sulla base: Regolatore di velocità 40A

Funzioni e caratteristiche

• Controllo elettronico della velocità PWM di un motore a corrente continua
• Visualizzazione digitale del punto di regolazione
• Controllo tramite potenziometro esterno con manopola
• Interruttore separato nella versione con cavo
• Scheda dotata di componenti di potenza con dissipatori di calore
• Morsetti a vite per il collegamento fisso dell'alimentatore e del motore
• Il prodotto richiede un carico collegato e non deve essere testato senza carico.

Ideale per

• Controllo della velocità dei motori a corrente continua in applicazioni per officine e hobbisti.
• Installazione in dispositivi con azionamento CC
• Controllo motori in progetti tecnici in cui è necessaria la regolazione manuale della potenza

Contenuto della confezione

• Modulo di controllo PWM su circuito stampato
• Potenziometro con filo di collegamento
• Manopola di controllo
• Display digitale con cavo di collegamento
• Interruttore a bilanciere con fili

Perché scegliere questo prodotto?

• Consente il controllo di motori a corrente continua su un ampio intervallo di tensione di funzionamento.
• Il display digitale semplifica la regolazione ripetuta del livello di controllo
• I collegamenti dei terminali e i comandi separati semplificano l'integrazione in un pannello o in un armadio.
• Il progetto è specificamente concepito per alimentare e controllare un motore a corrente continua.

Istruzioni di installazione e funzionamento

• Collegare il motore ai due terminali contrassegnati come motore e l'alimentatore ai terminali negativo e positivo.
• Rispettare la corretta polarità dell'alimentatore.
• Utilizzare il regolatore solo con un carico collegato.
• Durante l'installazione, assicurarsi che vi sia sufficiente ventilazione e che il modulo sia fissato meccanicamente.
• Per carichi di corrente più elevati, utilizzare cavi adeguati e terminali serrati saldamente.

Avviso di sicurezza

• Un cablaggio errato può causare danni al controller, al motore o all'alimentatore.
• Durante il funzionamento, sussiste il rischio di surriscaldamento dei componenti e dei terminali di alimentazione.
• Un cortocircuito sui terminali di uscita o di alimentazione può causare danni al dispositivo e ai cavi.
• L'installazione e il collegamento devono essere effettuati con l'alimentazione elettrica scollegata.
• Il prodotto non è destinato al collegamento diretto alla rete elettrica CA.
• Quando integrato in un dispositivo, è necessario garantire la protezione dal contatto con parti sotto tensione e dai danni meccanici.
