Contrôleur de vitesse pour moteur CC 9-60 V CC, 60 A

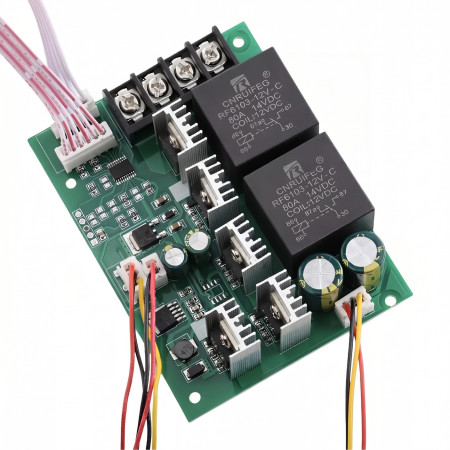

Le contrôleur PWM est conçu pour la régulation de la vitesse d'un moteur à courant continu alimenté entre 9 et 60 V. Ce module utilise une régulation continue de 0 à 100 % et est équipé d'un affichage numérique indiquant le niveau de régulation sélectionné. Il comprend un potentiomètre avec bouton de réglage et un interrupteur à bascule séparé. Sa conception, avec composants de puissance intégrés et borniers à vis, le rend adapté à une installation dans des équipements et applications techniques utilisant des moteurs à courant continu.

Spécifications techniques

• Type de produit : Contrôleur de vitesse pour moteur CC PWM
• Conçu pour : moteur à courant continu
• Tension de fonctionnement : 9-60 V
• Plage de contrôle de la vitesse : 0-100 %
• Courant maximal : 60 A
• Courant nominal : 35 A à 12 V
• Sortie : linéaire sous charge
• Affichage : numérique, à trois chiffres
• Connexion : bornier à vis pour le moteur et l’alimentation
• Marquage des bornes : 2 moteurs, pôle négatif, pôle positif
• Dimensions du plateau : 100 × 76 mm
• Entraxe des trous de fixation dans le sens du côté le plus long : 90 mm
• Entraxe des trous de fixation dans le sens du côté le plus court : 65 mm
• Dimensions de l'écran : 23 × 14 mm
• Diamètre de l'axe du potentiomètre : 6,8 mm
• Désignation du modèle sur la base : Contrôleur de vitesse 40A

Fonctions et caractéristiques

• Commande électronique de vitesse PWM d'un moteur à courant continu
• Affichage numérique du point de consigne de régulation
• Commande via potentiomètre externe avec bouton
• Interrupteur séparé dans la version câble
• Carte équipée de composants d'alimentation avec dissipateurs thermiques
• Bornes à vis pour le raccordement fixe de l'alimentation et du moteur
• Ce produit nécessite une charge connectée ; il ne doit pas être testé sans charge.

Idéal pour

• Commande de vitesse des moteurs à courant continu dans les applications d'atelier et de loisirs
• Installation dans les appareils avec variateur CC
• Commande de moteurs dans les projets techniques nécessitant un réglage manuel de la puissance

Contenu de l'emballage

• Module de commande PWM sur circuit imprimé
• Potentiomètre avec fil de connexion
• Bouton de commande
• Affichage numérique avec câble de connexion
• Interrupteur à bascule avec fils

Pourquoi choisir ce produit ?

• Permet la commande de moteurs à courant continu sur une large plage de tensions de fonctionnement
• L'affichage numérique simplifie le réglage répété du niveau de contrôle
• Les bornes de connexion et les commandes séparées facilitent l'intégration dans un panneau ou une armoire.
• Ce dispositif est conçu spécifiquement pour alimenter et contrôler un moteur à courant continu.

Instructions d'installation et d'utilisation

• Raccordez le moteur aux deux bornes prévues à cet effet et l'alimentation électrique aux bornes négative et positive.
• Respectez la polarité correcte de l'alimentation électrique.
• N'utilisez le contrôleur qu'avec une charge connectée.
• Lors de l'installation, assurez-vous d'une ventilation suffisante et d'une fixation mécanique adéquate du module.
• Pour les charges de courant plus élevées, utilisez des fils appropriés et des bornes fermement serrées.

Avis de sécurité

• Un câblage incorrect peut endommager le contrôleur, le moteur ou l'alimentation électrique.
• En fonctionnement, il existe un risque d'échauffement des composants et des bornes de puissance.
• Un court-circuit au niveau des bornes de sortie ou d'alimentation peut endommager l'appareil et les câbles.
• L'installation et le raccordement doivent être effectués avec l'alimentation électrique débranchée.
• Ce produit n'est pas conçu pour être branché directement sur le secteur.
• Lorsqu'il est intégré à un appareil, il est nécessaire d'assurer une protection contre tout contact avec des pièces sous tension et contre les dommages mécaniques.
