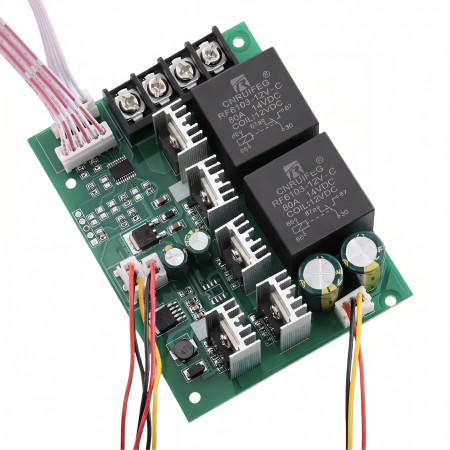

DC-moottorin nopeudensäädin 9-60V DC, 60A

PWM-ohjain on suunniteltu tasavirtamoottorin nopeuden säätöön 9–60 V:n syöttöjännitteellä. Moduuli käyttää jatkuvaa säätöä 0–100 %:n alueella ja on varustettu digitaalisella näytöllä asetetun säätötason näyttämiseksi. Kokoonpano sisältää potentiometrin säätönupilla ja erillisen keinukytkimen. Piirilevyllä olevilla teho-osilla ja ruuviliittimillä varustettu rakenne soveltuu asennettavaksi laitteisiin ja teknisiin sovelluksiin, joissa on tasavirtamoottoreita.

Tekniset tiedot

• Tuotetyyppi: PWM-tasavirtamoottorin nopeudensäädin
• Suunniteltu: DC-moottorille
• Käyttöjännite: 9-60V
• Nopeuden säätöalue: 0-100%
• Suurin virta: 60 A
• Nimellisvirta: 35 A 12 V:n jännitteellä
• Lähtö: lineaarinen kuormituksen alaisena
• Näyttö: digitaalinen, kolminumeroinen
• Liitäntä: ruuviliitinlohko moottorille ja virtalähteelle
• Liitinmerkintä: 2x moottori, negatiivinen tehonapa, positiivinen tehonapa
• Levyn koko: 100 × 76 mm
• Kiinnitysreikien väli pidemmän sivun suunnassa: 90 mm
• Kiinnitysreikien väli lyhyemmän sivun suunnassa: 65 mm
• Näytön koko: 23 × 14 mm
• Potentiometrin akselin halkaisija: 6,8 mm
• Mallimerkintä pohjassa: Nopeudensäädin 40A

Toiminnot ja ominaisuudet

• DC-moottorin elektroninen PWM-nopeudensäätö
• Säätöasetuksen digitaalinen näyttö
• Ohjaus ulkoisella potentiometrillä ja nupilla
• Erillinen kytkin kaapeliversiossa
• Jäähdytyselementeillä varustetuilla tehokomponenteilla varustettu piirilevy
• Ruuviliittimet virtalähteen ja moottorin kiinteään kytkentään
• Tuote vaatii kytketyn kuorman, sitä ei tule testata ilman kuormaa.

Ihanteellinen

• Tasavirtamoottoreiden nopeudensäätö työpaja- ja harrastekäytössä
• Asennus laitteisiin, joissa on tasavirtakäyttö
• Moottorinohjaus teknisissä projekteissa, joissa vaaditaan manuaalista tehon säätöä

Pakkauksen sisältö

• PWM-ohjausmoduuli piirilevyllä
• Potentiometri liitäntäjohdolla
• Säätönuppi
• Digitaalinen näyttö liitäntäkaapelilla
• Keinukytkin johdoilla

Miksi valita tämä tuote?

• Mahdollistaa tasavirtamoottorin ohjauksen laajalla käyttöjännitealueella
• Digitaalinen näyttö yksinkertaistaa säätötason toistuvaa säätöä
• Liittimet ja erilliset ohjausyksiköt helpottavat integrointia paneeliin tai kaappiin
• Suunnittelu on tarkoitettu suoraan tasavirtamoottorin virransyöttöön ja ohjaukseen

Asennus- ja käyttöohjeet

• Kytke moottori moottorille merkittyihin kahteen napaan ja virtalähde negatiiviseen ja positiiviseen napaan.
• Huomioi virtalähteen oikea napaisuus.
• Käytä ohjainta vain kytkettynä olevalla kuormalla.
• Asennuksen yhteydessä on varmistettava riittävä ilmanvaihto ja moduulin mekaaninen kiinnitys.
• Suuremmille virtakuormille käytä sopivia johtoja ja tiukasti kiristettyjä liittimiä.

Turvallisuushuomautus

• Väärä johdotus voi vahingoittaa ohjainta, moottoria tai virtalähdettä.
• Käytön aikana on olemassa tehokomponenttien ja liittimien kuumenemisvaara.
• Oikosulku lähtö- tai virtaliittimissä voi johtaa laitteen ja johtojen vaurioitumiseen.
• Asennus ja kytkentä on tehtävä virtajohto irrotettuna.
• Tuotetta ei ole tarkoitettu liitettäväksi suoraan verkkovirtaan.
• Laitteeseen integroituna on varmistettava suojaus jännitteisten osien kosketukselta ja mekaanisilta vaurioilta.
