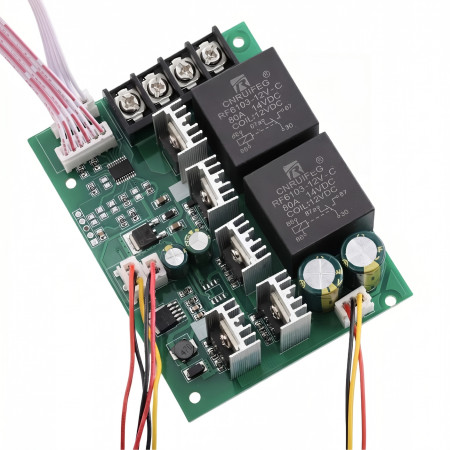

Regulator brzine DC motora 9-60V DC, 60A

PWM regulator je dizajniran za regulaciju brzine istosmjernog motora u rasponu napajanja od 9 do 60 V. Modul koristi kontinuiranu regulaciju u rasponu od 0 do 100% i opremljen je digitalnim zaslonom za prikaz postavljene razine regulacije. Sklop uključuje potenciometar s upravljačkim gumbom i zasebnom preklopnom sklopkom. Dizajn s energetskim elementima na ploči i vijčanim priključcima prikladan je za ugradnju u opremu i tehničke primjene s istosmjernim motorima.

Tehničke specifikacije

• Vrsta proizvoda: PWM regulator brzine DC motora
• Dizajnirano za: DC motor
• Radni napon: 9-60V
• Raspon regulacije brzine: 0-100%
• Maksimalna struja: 60 A
• Nazivna struja: 35 A pri 12 V
• Izlaz: linearan pod opterećenjem
• Zaslon: digitalni, troznamenkasti
• Priključak: vijčani terminalni blok za motor i napajanje
• Oznaka terminala: 2x motor, negativni pol napajanja, pozitivni pol napajanja
• Veličina ploče: 100 × 76 mm
• Razmak montažnih rupa u smjeru dulje stranice: 90 mm
• Razmak montažnih rupa u smjeru kraće stranice: 65 mm
• Veličina zaslona: 23 × 14 mm
• Promjer osovine potenciometra: 6,8 mm
• Oznaka modela na podnožju: Regulator brzine 40A

Funkcije i značajke

• Elektronička PWM regulacija brzine istosmjernog motora
• Digitalni prikaz zadane vrijednosti regulacije
• Upravljanje putem vanjskog potenciometra s gumbom
• Odvojeni prekidač u kabelskoj verziji
• Ploča opremljena energetskim komponentama s hladnjacima
• Vijčane stezaljke za fiksni priključak napajanja i motora
• Proizvod zahtijeva priključeno opterećenje, ne smije se testirati bez opterećenja.

Idealno za

• Regulacija brzine istosmjernih motora u radionicama i hobijima
• Ugradnja u uređaje s istosmjernim pogonom
• Upravljanje motorom u tehničkim projektima gdje je potrebno ručno podešavanje snage

Sadržaj paketa

• PWM upravljački modul na tiskanoj ploči
• Potenciometar s priključnom žicom
• Kontrolni gumb
• Digitalni zaslon s priključnim kabelom
• Prekidač s žicom

Zašto odabrati ovaj proizvod?

• Omogućuje upravljanje istosmjernim motorom u širokom rasponu radnog napona
• Digitalni zaslon pojednostavljuje ponovljeno podešavanje razine kontrole
• Priključci terminala i odvojene kontrole olakšavaju integraciju u ploču ili ormar
• Dizajn je namijenjen izravno za napajanje i upravljanje istosmjernim motorom

Upute za instalaciju i uporabu

• Spojite motor na dva označena terminala za motor, a napajanje na negativni i pozitivni terminal.
• Pazite na ispravan polaritet napajanja.
• Regulator koristite samo s priključenim opterećenjem.
• Prilikom ugradnje osigurajte dovoljnu ventilaciju i mehaničko pričvršćivanje modula.
• Za veća strujna opterećenja koristite odgovarajuće žice i čvrsto zategnute terminale.

Sigurnosna obavijest

• Nepravilno ožičenje može oštetiti regulator, motor ili napajanje.
• Tijekom rada postoji rizik od zagrijavanja energetskih komponenti i priključaka.
• Kratki spoj na izlazu ili napojnim terminalima može dovesti do oštećenja uređaja i žica.
• Instalacija i spajanje moraju se izvršiti s isključenim napajanjem.
• Proizvod nije namijenjen za izravno spajanje na izmjeničnu električnu mrežu.
• Prilikom ugradnje u uređaj, potrebno je osigurati zaštitu od dodirivanja dijelova pod naponom i od mehaničkih oštećenja.
