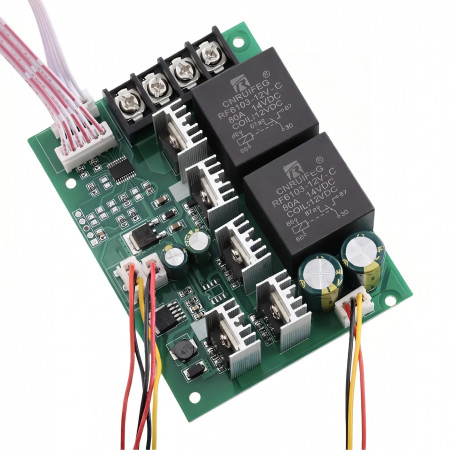

DC motor fordulatszám-szabályozó 9-60V DC, 60A

A PWM vezérlő egyenáramú motorok fordulatszámának szabályozására szolgál 9 és 60 V közötti tápfeszültség-tartományban. A modul folyamatos szabályozást alkalmaz 0 és 100% közötti tartományban, és digitális kijelzővel van felszerelve, amely kijelzi a beállított szabályozási szintet. A szerelvény tartalmaz egy potenciométert vezérlőgombbal és egy külön billenőkapcsolóval. A panelen lévő teljesítményelemekkel és csavaros csatlakozókkal ellátott kialakítás alkalmas egyenáramú motorokkal felszerelt berendezésekbe és műszaki alkalmazásokba való beépítésre.

Műszaki adatok

• Terméktípus: PWM DC motor fordulatszám-szabályozó
• Egyenáramú motorhoz tervezve
• Üzemi feszültség: 9-60V
• Sebességszabályozási tartomány: 0-100%
• Maximális áram: 60 A
• Névleges áram: 35 A 12 V-on
• Kimenet: lineáris terhelés alatt
• Kijelző: digitális, háromjegyű
• Csatlakozás: csavaros sorkapocs a motorhoz és a tápegységhez
• Csatlakozójelölés: 2x motor, negatív táppólus, pozitív táppólus
• Tábla mérete: 100 × 76 mm
• Rögzítőfuratok távolsága a hosszabb oldal irányában: 90 mm
• Rögzítőfuratok távolsága a rövidebb oldal irányában: 65 mm
• Kijelző mérete: 23 × 14 mm
• Potenciométer tengely átmérője: 6,8 mm
• Modellmegjelölés az alján: Sebességszabályozó 40A

Funkciók és jellemzők

• Egyenáramú motor elektronikus PWM sebességszabályozása
• A szabályozási alapérték digitális kijelzője
• Vezérlés külső potenciométerrel, gombnyomással
• Külön kapcsoló kábeles változatban
• Hűtőbordákkal ellátott tápegységekkel ellátott panel
• Csavaros csatlakozók a tápegység és a motor fix csatlakoztatásához
• A termékhez csatlakoztatott terhelés szükséges, terhelés nélkül nem szabad tesztelni.

Ideális a következőkhöz:

• Egyenáramú motorok fordulatszám-szabályozása műhelyi és hobbi alkalmazásokban
• Telepítés DC meghajtású készülékekbe
• Motorvezérlés műszaki projektekben, ahol manuális teljesítménybeállítás szükséges

A csomag tartalma

• PWM vezérlőmodul nyomtatott áramköri lapon
• Potenciométer csatlakozóvezetékkel
• Vezérlőgomb
• Digitális kijelző csatlakozókábellel
• Billenőkapcsoló vezetékekkel

Miért válassza ezt a terméket?

• Lehetővé teszi az egyenáramú motorok vezérlését széles üzemi feszültségtartományban
• A digitális kijelző leegyszerűsíti a szabályozási szint ismételt beállítását
• A sorkapocscsatlakozások és a különálló vezérlők megkönnyítik a panelbe vagy szekrénybe való integrációt
• A kialakítás közvetlenül egyenáramú motor táplálására és vezérlésére szolgál

Telepítési és üzemeltetési utasítások

• Csatlakoztassa a motort a motorhoz jelölt két csatlakozóhoz, a tápegységet pedig a negatív és pozitív csatlakozókhoz.
• Ügyeljen a tápegység helyes polaritására.
• A vezérlőt csak csatlakoztatott terhelés mellett üzemeltesse.
• Telepítéskor ügyeljen a modul megfelelő szellőzésére és mechanikai rögzítésére.
• Nagyobb áramterhelés esetén használjon megfelelő vezetékeket és szorosan meghúzott csatlakozókat.

Biztonsági figyelmeztetés

• A helytelen bekötés károsíthatja a vezérlőt, a motort vagy a tápegységet.
• Működés közben fennáll a teljesítményalkatrészek és a csatlakozók felmelegedésének veszélye.
• A kimeneti vagy tápcsatlakozókon fellépő rövidzárlat a készülék és a vezetékek károsodásához vezethet.
• A telepítést és a csatlakoztatást lekapcsolt tápellátás mellett kell elvégezni.
• A termék nem alkalmas közvetlen hálózati csatlakoztatásra.
• Eszközbe integrálva biztosítani kell az élő alkatrészek érintése és a mechanikai sérülések elleni védelmet.
