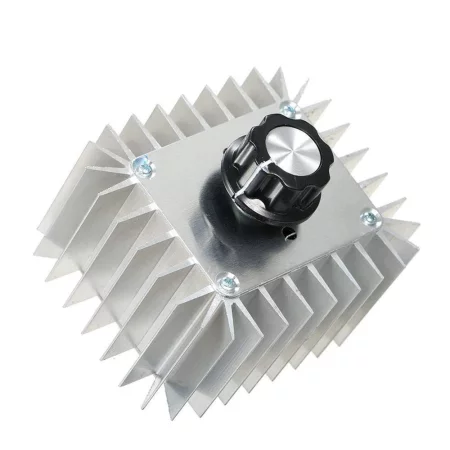

Feszültségszabályozó, villanymotor fordulatszáma SCR 230V AC max. 5000W

Az SCR szabályozó a kimeneti váltakozó feszültség és így a csatlakoztatott terhelés teljesítményének zökkenőmentes szabályozására szolgál. Tipikusan fűtőelemek és izzólámpák szabályozására, vagy egyszerű váltakozó áramú motorok kommutátoros vezérlésére használják. Az alumínium hűtőbordával ellátott kialakítás célja a hőveszteség elvezetése nagyobb terhelések esetén.

Műszaki adatok

• Bemeneti feszültség: AC 230 V
• Kimeneti feszültség: AC 0–230 V (alacsony feszültségről történő szabályozás esetén körülbelül 20 V érhető el)
• Maximális teljesítmény: 5000 W (rövid távú)
• Ajánlott folyamatos terhelés: akár 2200 W (szobahőmérsékleten)
• Hatékonyság: ≥ 90%
• Méretek: 85 × 70 × 40 mm (vezérlőgomb és csatlakozók nélkül)
• Anyag: alumínium hűtőborda/fedél a jobb hőelvezetés érdekében
• Üzemi páratartalom: 0-95%
• Használat: csak beltéri telepítésre

Funkciók és jellemzők

• Folyamatos kimeneti feszültségszabályozás forgó potenciométerrel
• Csavaros csatlakozók a vezetékek csatlakoztatásához
• Elsősorban ohmos terhelésekhez (fűtők, izzólámpák) tervezték
• Lehetséges felhasználás egyszerű, kommutátoros váltakozó áramú motorokhoz (pl. fúrók, porszívók, egyes kondenzátor nélküli ventilátorok)
• Nem kapcsolóüzemű tápegységekhez és induktív terhelésekhez készült; nem alkalmas indukciós tűzhelyekhez és a legtöbb LED fényforráshoz
• A szabályozáshoz terhelést kell csatlakoztatni.
• Nem ajánlott 110 V-os hálózati feszültségű eszközökhöz használni

Ideális a következőkhöz:

• Fűtőtekercsek, fűtőtestek és radiátorok teljesítményének szabályozása
• Izzólámpák és más izzószálas fényforrások fényerejének szabályozása
• Kiválasztott egyszerű váltakozó áramú motorok fordulatszám-szabályozása kondenzátor nélkül
• Laboratóriumi és műhelyi alkalmazások az ohmos terhelések zökkenőmentes teljesítményszabályozásához

A csomag tartalma

• 1× SCR feszültség/teljesítmény szabályozó

Miért válassza ezt a terméket?

• Széles kimeneti feszültségszabályozási tartomány ohmos terhelésekhez
• Alumínium konstrukció a hatékonyabb hőelvezetés érdekében
• Egyszerű potenciométeres vezérlés és csatlakozás csavaros csatlakozókon keresztül
• Megfelelő megoldás olyan alkalmazásokhoz, ahol folyamatos teljesítményszabályozásra van szükség visszacsatolás nélkül

Telepítési és üzemeltetési utasítások

• A megfelelő feszültségszabályozáshoz terhelést kell csatlakoztatni
• Csak egyszerű, kommutátoros váltakozó áramú motorokhoz alkalmas (pl. fúrók, porszívók, egyes kondenzátor nélküli ventilátorok)
• Nem alkalmas üzemi kondenzátorral (PSC) ellátott egyfázisú indukciós motorokhoz - fennáll a nyomatékveszteség, a túlmelegedés és a zaj veszélye
• Kondenzátormotorok esetén PSC motorokhoz való speciális fordulatszám-szabályozó vagy autotranszformátoros szabályozó használatát javasoljuk.
• Nagyobb terhelés esetén biztosítson megfelelő szellőzést és hőelvezetést a hűtőbordától

Biztonsági figyelmeztetés

• A termék 230 V AC feszültséggel működik - áramütés veszélye áll fenn
• A telepítést és a csatlakoztatást csak megfelelően képzett személy végezheti.
• Telepítés vagy karbantartás előtt mindig válassza le a készüléket a tápellátásról.
• Ne lépje túl a maximálisan megengedett teljesítményt, és tartsa be az ajánlott folyamatos terhelést.
• Óvja a készüléket a nedvességtől, portól és mechanikai sérülésektől.
• Kizárólag megfelelő szellőzésű beltérben használható.
