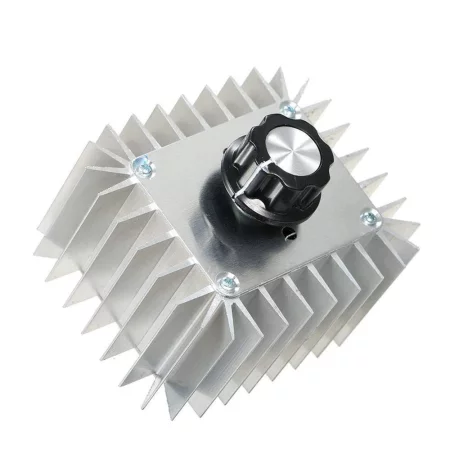

Regolatore di tensione, velocità motore elettrico SCR 230V AC max. 5000W

Il regolatore SCR è progettato per un controllo fluido della tensione CA in uscita e quindi della potenza del carico collegato. Viene tipicamente utilizzato per la regolazione di elementi riscaldanti e sorgenti luminose a filamento, o per il controllo di semplici motori CA con commutatore. Il design con dissipatore di calore in alluminio è progettato per dissipare la perdita di calore in presenza di carichi elevati.

Specifiche tecniche

• Tensione di ingresso: CA 230 V
• Tensione di uscita: CA 0–230 V (quando si regola da bassa tensione, si possono ottenere circa 20 V)
• Potenza massima: 5000 W (a breve termine)
• Carico continuo consigliato: fino a 2200 W (a temperatura ambiente)
• Efficienza: ≥ 90%
• Dimensioni: 85 × 70 × 40 mm (senza manopola di controllo e terminali)
• Materiale: dissipatore/copertura in alluminio per una migliore dissipazione del calore
• Umidità di esercizio: 0-95%
• Utilizzo: solo per installazione interna

Funzioni e caratteristiche

• Regolazione continua della tensione di uscita tramite potenziometro rotativo
• Morsetti a vite per il collegamento dei fili
• Progettato principalmente per carichi resistivi (riscaldatori, lampadine a filamento)
• Possibile utilizzo per semplici motori AC con commutatore (ad esempio trapani, aspirapolvere, alcuni ventilatori senza condensatore)
• Non adatto per alimentatori commutati e carichi induttivi; non adatto per fornelli a induzione e la maggior parte delle sorgenti luminose a LED
• Per la regolazione è necessario collegare un carico.
• Non consigliato per l'uso con dispositivi alimentati dalla rete elettrica a 110 V

Ideale per

• Regolazione della potenza di serpentine di riscaldamento, termosifoni e radiatori
• Controllo della luminosità delle lampadine a incandescenza e di altre sorgenti luminose a filamento
• Controllo della velocità di motori CA semplici selezionati senza condensatore
• Applicazioni di laboratorio e officina per il controllo fluido della potenza dei carichi resistivi

Contenuto della confezione

• 1× Regolatore di tensione/potenza SCR

Perché scegliere questo prodotto?

• Ampio intervallo di regolazione della tensione di uscita per carichi resistivi
• Costruzione in alluminio per una dissipazione del calore più efficiente
• Semplice controllo del potenziometro e collegamento tramite terminali a vite
• Soluzione adatta per applicazioni in cui è richiesto un controllo continuo della potenza senza feedback

Istruzioni per l'installazione e l'uso

• Il carico deve essere collegato per una corretta regolazione della tensione
• Adatto solo per semplici motori AC con commutatore (ad esempio trapani, aspirapolvere, alcuni ventilatori senza condensatore)
• Non adatto per motori a induzione monofase con condensatore di marcia (PSC): sussiste il rischio di perdita di coppia, surriscaldamento e rumore.
• Per i motori a condensatore, consigliamo di utilizzare uno speciale regolatore di velocità per motori PSC o un regolatore di autotrasformatore.
• Assicurare una ventilazione e una dissipazione del calore sufficienti dal dissipatore di calore durante carichi più elevati

Avviso di sicurezza

• Il prodotto funziona con tensione CA 230 V - rischio di scossa elettrica
• L'installazione e il collegamento devono essere eseguiti esclusivamente da personale qualificato.
• Scollegare sempre il dispositivo dall'alimentazione prima dell'installazione o della manutenzione.
• Non superare la potenza massima consentita e rispettare il carico continuo consigliato.
• Proteggere il dispositivo da umidità, polvere e danni meccanici.
• Utilizzare solo in ambienti chiusi con adeguata ventilazione.
