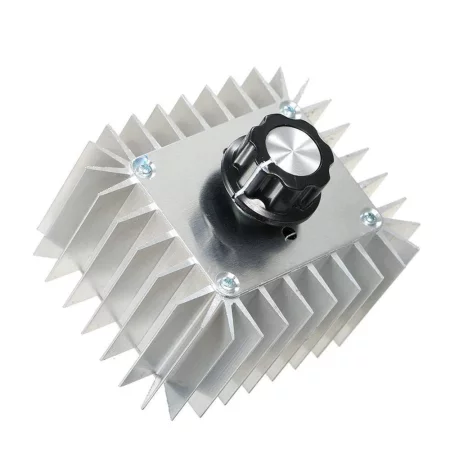

Regulátor napätia, otáčok elektromotora SCR 230V AC max. 5000W

SCR regulátor je určený pre plynulé riadenie výstupného striedavého napätia a tým aj výkonu pripojenej záťaže. Typicky sa používa na reguláciu vykurovacích telies a svetelných zdrojov s vláknom, prípadne na ovládanie jednoduchých AC motorov s komutátorom. Konštrukcia s hliníkovým chladičom je navrhnutá na odvod stratového tepla pri vyššom zaťažení.

Technické špecifikácie

• Vstupné napätie: AC 230 V
• Výstupné napätie: AC 0–230 V (pri regulácii smerom od nízkeho napätia je možné dosiahnuť približne 20 V)
• Maximálny výkon: 5000 W (krátkodobo)
• Odporúčané trvalé zaťaženie: do 2200 W (pri izbovej teplote)
• Účinnosť: ≥ 90 %
• Rozmery: 85 × 70 × 40 mm (bez ovládacieho gombíka a svoriek)
• Materiál: hliníkový chladič / kryt pre lepší odvod tepla
• Prevádzková vlhkosť: 0–95 %
• Použitie: iba pre vnútornú inštaláciu

Funkcie a vlastnosti

• Plynulá regulácia výstupného napätia pomocou otočného potenciometra
• Skrutkové svorky na pripojenie vodičov
• Určené primárne pre odporové záťaže (vykurovacie telesá, žiarovky s vláknom)
• Možné použitie pre jednoduché AC motory s komutátorom (napr. vŕtačky, vysávače, niektoré ventilátory bez kondenzátora)
• Nie je určené pre spínané zdroje a indukčné záťaže; nevhodné pre indukčné variče a pre väčšinu LED svetelných zdrojov
• Pre reguláciu musí byť pripojená záťaž
• Neodporúča sa používať pre zariadenia napájané zo siete 110 V

Ideálne pre

• Reguláciu výkonu vykurovacích špirál, ohrievačov a vykurovacích telies
• Reguláciu jasu žiaroviek a ďalších svetelných zdrojov s vláknom
• Regulácia otáčok vybraných jednoduchých AC motorov bez kondenzátora
• Laboratórne a dielenské aplikácie pre plynulé riadenie výkonu odporovej záťaže

Obsah balenia

• 1× SCR regulátor napätia / výkonu

Prečo zvoliť tento produkt

• Široký rozsah regulácie výstupného napätia pre odporové záťaže
• Hliníková konštrukcia pre efektívnejší odvod tepla
• Jednoduché ovládanie potenciometrom a pripojenie cez skrutkové svorky
• Vhodné riešenie pre aplikácie, kde je požadovaná plynulá regulácia výkonu bez spätnej väzby

Pokyny na inštaláciu a prevádzku

• Záťaž musí byť pripojená pre správnu reguláciu napätia
• Vhodné iba pre jednoduché AC motory s komutátorom (napr. vŕtačky, vysávače, niektoré ventilátory bez kondenzátora)
• Nevhodné pre jednofázové indukčné motory s behovým kondenzátorom (PSC) – hrozí strata momentu, prehrievanie a hlučnosť
• Pre motory s kondenzátorom odporúčame použiť špeciálny regulátor otáčok pre PSC motory alebo autotransformátorový regulátor
• Zaistite dostatočné vetranie a odvod tepla z chladiča pri vyššom zaťažení

Bezpečnostné upozornenie

• Produkt pracuje s napätím AC 230V – nebezpečenstvo úrazu elektrickým prúdom
• Inštaláciu a pripojenie smie vykonávať iba osoba so zodpovedajúcou kvalifikáciou
• Pred inštaláciou alebo údržbou vždy odpojte zariadenie od elektrickej siete
• Neprekračujte maximálny povolený výkon a dodržujte odporúčané trvalé zaťaženie
• Chráňte zariadenie pred vlhkosťou, prachom a mechanickým poškodením
• Používajte iba vo vnútorných priestoroch s dostatočným vetraním
