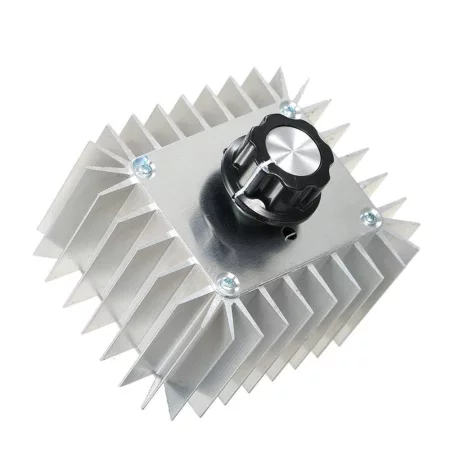

Regulator napięcia, prędkość silnika elektrycznego SCR 230V AC max. 5000W

Regulator SCR został zaprojektowany do płynnej regulacji napięcia wyjściowego prądu przemiennego, a tym samym mocy podłączonego obciążenia. Jest on zazwyczaj stosowany do regulacji elementów grzejnych i żarowych źródeł światła lub do sterowania prostymi silnikami prądu przemiennego z komutatorem. Konstrukcja z aluminiowym radiatorem ma na celu rozpraszanie strat ciepła przy wyższych obciążeniach.

Dane techniczne

• Napięcie wejściowe: AC 230 V
• Napięcie wyjściowe: AC 0–230 V (przy regulacji z niskiego napięcia można osiągnąć około 20 V)
• Maksymalna moc: 5000 W (krótkotrwale)
• Zalecane obciążenie ciągłe: do 2200 W (w temperaturze pokojowej)
• Wydajność: ≥ 90%
• Wymiary: 85 × 70 × 40 mm (bez pokrętła sterującego i zacisków)
• Materiał: aluminiowy radiator/pokrywa zapewniająca lepsze odprowadzanie ciepła
• Wilgotność robocza: 0-95%
• Zastosowanie: wyłącznie do instalacji wewnątrz pomieszczeń

Funkcje i cechy

• Ciągła regulacja napięcia wyjściowego za pomocą potencjometru obrotowego
• Zaciski śrubowe do podłączania przewodów
• Przeznaczony głównie do obciążeń rezystancyjnych (grzałki, żarówki żarnikowe)
• Możliwość zastosowania w prostych silnikach prądu przemiennego z komutatorem (np. wiertarki, odkurzacze, niektóre wentylatory bez kondensatora)
• Nie jest przeznaczony do zasilaczy impulsowych i obciążeń indukcyjnych; nie nadaje się do kuchenek indukcyjnych i większości źródeł światła LED.
• W celu regulacji konieczne jest podłączenie obciążenia.
• Nie zaleca się stosowania z urządzeniami zasilanymi z sieci 110 V.

Idealny dla

• Regulacja mocy grzałek, grzejników i promienników
• Regulacja jasności żarówek i innych żarnikowych źródeł światła
• Regulacja prędkości wybranych prostych silników prądu przemiennego bez kondensatora
• Zastosowania laboratoryjne i warsztatowe do płynnej regulacji mocy obciążeń rezystancyjnych

Zawartość opakowania

• 1× regulator napięcia/mocy SCR

Dlaczego warto wybrać ten produkt?

• Szeroki zakres regulacji napięcia wyjściowego dla obciążeń rezystancyjnych
• Konstrukcja aluminiowa zapewniająca wydajniejsze odprowadzanie ciepła
• Proste sterowanie potencjometrem i podłączenie za pomocą zacisków śrubowych
• Rozwiązanie odpowiednie do zastosowań, w których wymagana jest ciągła kontrola mocy bez sprzężenia zwrotnego

Instrukcja instalacji i obsługi

• Aby zapewnić prawidłową regulację napięcia, należy podłączyć obciążenie
• Nadaje się wyłącznie do prostych silników prądu przemiennego z komutatorem (np. wiertarek, odkurzaczy, niektórych wentylatorów bez kondensatora)
• Nie nadaje się do jednofazowych silników indukcyjnych z kondensatorem roboczym (PSC) – istnieje ryzyko utraty momentu obrotowego, przegrzania i hałasu
• W przypadku silników kondensatorowych zalecamy zastosowanie specjalnego regulatora prędkości dla silników PSC lub regulatora autotransformatora.
• Podczas większych obciążeń należy zapewnić odpowiednią wentylację i odprowadzanie ciepła z radiatora.

Informacja o bezpieczeństwie

• Produkt działa pod napięciem AC 230V - ryzyko porażenia prądem
• Instalację i podłączenie może wykonać wyłącznie osoba posiadająca odpowiednie kwalifikacje.
• Przed instalacją lub konserwacją należy zawsze odłączyć urządzenie od zasilania.
• Nie należy przekraczać maksymalnej dozwolonej mocy i stosować się do zalecanego obciążenia ciągłego.
• Chroń urządzenie przed wilgocią, kurzem i uszkodzeniami mechanicznymi.
• Stosować wyłącznie w pomieszczeniach zamkniętych, z odpowiednią wentylacją.
