Regulátor otáčok DC motora 9-60V DC, 60A

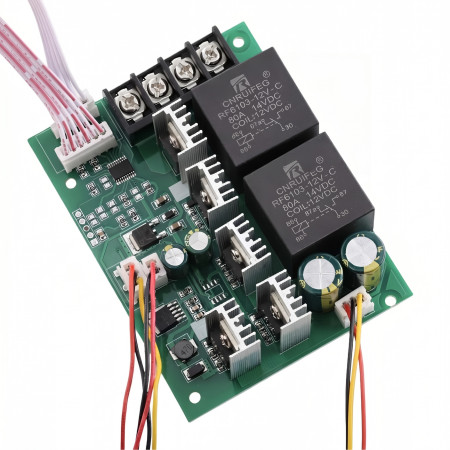

PWM regulátor je určený pre riadenie otáčok jednosmerného motora v napájacom rozsahu 9 až 60 V. Modul využíva plynulú reguláciu v rozsahu 0 až 100 % a je vybavený digitálnym displejom pre zobrazenie nastavenej úrovne regulácie. Súčasťou zostavy je potenciometer s ovládacím gombíkom a samostatný kolískový vypínač. Konštrukcia s výkonovými prvkami na doske a skrutkovacími svorkami je vhodná na zabudovanie do zariadení a technických aplikácií s DC motormi.

Technické špecifikácie

• Typ produktu: PWM regulátor otáčok jednosmerného motora
• Určené pre: DC motor
• Pracovné napätie: 9–60 V
• Rozsah regulácie otáčok: 0–100 %
• Maximálny prúd: 60 A
• Menovitý prúd: 35 A pri 12 V
• Výstup: lineárne pod zaťažením
• Displej: digitálny, trojciferný
• Pripojenie: skrutkovacia svorkovnica pre motor a napájanie
• Označenie svoriek: 2x motor, záporný pól napájania, kladný pól napájania
• Rozmer dosky: 100 × 76 mm
• Rozstup montážnych otvorov v smere dlhšej strany: 90 mm
• Rozstup montážnych otvorov v smere kratšej strany: 65 mm
• Rozmer displeja: 23 × 14 mm
• Priemer hriadeľa potenciometra: 6,8 mm
• Modelové označenie uvedené na podklade: Speed controller 40A

Funkcie a vlastnosti

• Elektronická PWM regulácia otáčok jednosmerného motora
• Digitálne zobrazenie nastavenej hodnoty regulácie
• Ovládanie pomocou externého potenciometra s gombíkom
• Samostatný vypínač v káblovom prevedení
• Doska osadená výkonovými prvkami s chladičmi
• Skrutkovacie svorky pre pevné pripojenie napájania a motora
• Výrobok vyžaduje pripojenú záťaž, bez záťaže nemá byť testovaný

Ideálne pre

• Reguláciu otáčok jednosmerných motorov v dielenských a hobby aplikáciách
• Vstavanie do zariadení s DC pohonom
• Riadenie motorov v technických projektoch, kde je požadované ručné nastavenie výkonu

Obsah balenia

• Regulačný modul PWM na doske plošných spojov
• Potenciometer s pripojovacím vodičom
• Ovládací gombík
• Digitálny displej s pripojovacím káblom
• Kolískový vypínač s vodičmi

Prečo zvoliť tento produkt

• Umožňuje reguláciu DC motora v širokom rozsahu pracovného napätia
• Digitálny displej zjednodušuje opakované nastavenie úrovne regulácie
• Svorkové pripojenie a oddelené ovládacie prvky uľahčujú integráciu do panelu alebo skrine
• Konštrukcia je určená priamo pre napájanie a riadenie jednosmerného motora

Pokyny na inštaláciu a prevádzku

• Pripojte motor na dve svorky označené pre motor a napájanie na svorky záporného a kladného pólu.
• Dodržte správnu polaritu napájania.
• Regulátor prevádzkujte iba s pripojenou záťažou.
• Pri montáži zaistite dostatočné odvetranie a mechanické upevnenie modulu.
• Pre vyššie prúdové zaťaženie použite zodpovedajúce vodiče a pevne dotiahnuté svorky.

Bezpečnostné upozornenie

• Nesprávne zapojenie môže spôsobiť poškodenie regulátora, motora alebo napájacieho zdroja.
• Pri prevádzke vzniká riziko zahriatia výkonových súčiastok a svoriek.
• Skrat na výstupe alebo na napájacích svorkách môže viesť k poškodeniu zariadenia a vodičov.
• Montáž a zapojenie musí byť vykonané s odpojeným napájaním.
• Výrobok nie je určený na priame pripojenie k striedavej sieti.
• Pri integrácii do zariadenia je nutné zaistiť ochranu proti dotyku živých častí a proti mechanickému poškodeniu.
