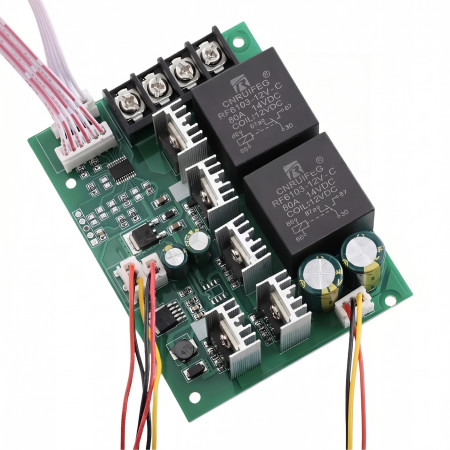

Regulátor otáček DC motoru 9-60V DC, 60A

PWM regulátor je určen pro řízení otáček stejnosměrného motoru v napájecím rozsahu 9 až 60 V. Modul využívá plynulou regulaci v rozsahu 0 až 100 % a je vybaven digitálním displejem pro zobrazení nastavené úrovně regulace. Součástí sestavy je potenciometr s ovládacím knoflíkem a samostatný kolébkový vypínač. Konstrukce s výkonovými prvky na desce a šroubovacími svorkami je vhodná pro vestavbu do zařízení a technických aplikací s DC motory.

Technické specifikace

• Typ produktu: PWM regulátor otáček stejnosměrného motoru
• Určeno pro: DC motor
• Pracovní napětí: 9–60 V
• Rozsah regulace otáček: 0–100 %
• Maximální proud: 60 A
• Jmenovitý proud: 35 A při 12 V
• Výstup: lineární pod zatížením
• Displej: digitální, tříciferný
• Připojení: šroubovací svorkovnice pro motor a napájení
• Označení svorek: 2x motor, záporný pól napájení, kladný pól napájení
• Rozměr desky: 100 × 76 mm
• Rozteč montážních otvorů ve směru delší strany: 90 mm
• Rozteč montážních otvorů ve směru kratší strany: 65 mm
• Rozměr displeje: 23 × 14 mm
• Průměr hřídele potenciometru: 6,8 mm
• Modelové označení uvedené na podkladu: Speed controller 40A

Funkce a vlastnosti

• Elektronická PWM regulace otáček stejnosměrného motoru
• Digitální zobrazení nastavené hodnoty regulace
• Ovládání pomocí externího potenciometru s knoflíkem
• Samostatný vypínač v kabelovém provedení
• Deska osazená výkonovými prvky s chladiči
• Šroubovací svorky pro pevné připojení napájení a motoru
• Výrobek vyžaduje připojenou zátěž, bez zátěže nemá být testován

Ideální pro

• Regulaci otáček stejnosměrných motorů v dílenských a hobby aplikacích
• Vestavbu do zařízení s DC pohonem
• Řízení motorů v technických projektech, kde je požadováno ruční nastavení výkonu

Obsah balení

• Regulační modul PWM na desce plošných spojů
• Potenciometr s připojovacím vodičem
• Ovládací knoflík
• Digitální displej s připojovacím kabelem
• Kolébkový vypínač s vodiči

Proč zvolit tento produkt

• Umožňuje regulaci DC motoru v širokém rozsahu pracovního napětí
• Digitální displej zjednodušuje opakované nastavení úrovně regulace
• Svorkové připojení a oddělené ovládací prvky usnadňují integraci do panelu nebo skříně
• Konstrukce je určena přímo pro napájení a řízení stejnosměrného motoru

Pokyny k instalaci a provozu

• Připojte motor na dvě svorky označené pro motor a napájení na svorky záporného a kladného pólu.
• Dodržte správnou polaritu napájení.
• Regulátor provozujte pouze s připojenou zátěží.
• Při montáži zajistěte dostatečné odvětrání a mechanické upevnění modulu.
• Pro vyšší proudové zatížení použijte odpovídající vodiče a pevně dotažené svorky.

Bezpečnostní upozornění

• Nesprávné zapojení může způsobit poškození regulátoru, motoru nebo napájecího zdroje.
• Při provozu vzniká riziko zahřátí výkonových součástek a svorek.
• Zkrat na výstupu nebo na napájecích svorkách může vést k poškození zařízení a vodičů.
• Montáž a zapojení musí být provedeno s odpojeným napájením.
• Výrobek není určen pro přímé připojení ke střídavé síti.
• Při integraci do zařízení je nutné zajistit ochranu proti dotyku živých částí a proti mechanickému poškození.
