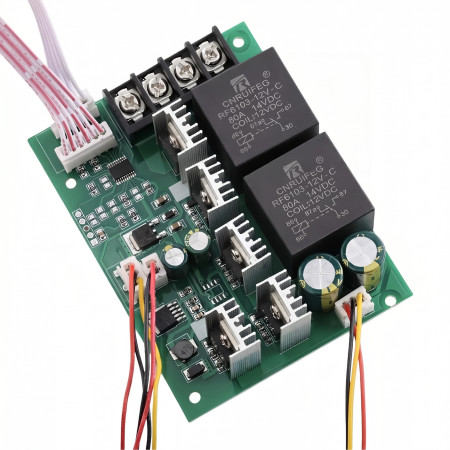

Krmilnik hitrosti enosmernega motorja 9–60 V DC, 60 A

PWM krmilnik je zasnovan za krmiljenje hitrosti enosmernega motorja v območju napajanja od 9 do 60 V. Modul uporablja zvezno regulacijo v območju od 0 do 100 % in je opremljen z digitalnim zaslonom za prikaz nastavljene ravni regulacije. Sklop vključuje potenciometer z gumbom za upravljanje in ločenim stikalom. Zasnova z močnostnimi elementi na plošči in vijačnimi sponkami je primerna za vgradnjo v opremo in tehnične aplikacije z enosmernimi motorji.

Tehnične specifikacije

• Vrsta izdelka: PWM regulator hitrosti enosmernega motorja
• Zasnovano za: enosmerni motor
• Delovna napetost: 9-60V
• Območje regulacije hitrosti: 0-100%
• Največji tok: 60 A
• Nazivni tok: 35 A pri 12 V
• Izhod: linearen pod obremenitvijo
• Zaslon: digitalni, trimestni
• Priključek: vijačni priključni blok za motor in napajanje
• Oznaka priključkov: 2x motor, negativni pol, pozitivni pol
• Velikost plošče: 100 × 76 mm
• Razmik med montažnimi luknjami v smeri daljše stranice: 90 mm
• Razmik med montažnimi luknjami v smeri krajše stranice: 65 mm
• Velikost zaslona: 23 × 14 mm
• Premer gredi potenciometra: 6,8 mm
• Oznaka modela na podstavku: Regulator hitrosti 40A

Funkcije in lastnosti

• Elektronski PWM nadzor hitrosti enosmernega motorja
• Digitalni prikaz nastavljene vrednosti regulacije
• Krmiljenje z zunanjim potenciometrom z gumbom
• Ločeno stikalo v kabelski različici
• Plošča opremljena z napajalnimi komponentami s hladilniki
• Vijačne sponke za fiksno priključitev napajanja in motorja
• Izdelek zahteva priključeno obremenitev, ne sme se ga preizkušati brez obremenitve.

Idealno za

• Regulacija hitrosti enosmernih motorjev v delavnicah in hobijih
• Vgradnja v naprave z enosmernim pogonom
• Krmiljenje motorjev v tehničnih projektih, kjer je potrebna ročna prilagoditev moči

Vsebina paketa

• PWM krmilni modul na tiskanem vezju
• Potenciometer s priključno žico
• Kontrolni gumb
• Digitalni zaslon s priključnim kablom
• Klecno stikalo z žicami

Zakaj izbrati ta izdelek?

• Omogoča krmiljenje enosmernega motorja v širokem območju delovne napetosti
• Digitalni zaslon poenostavlja večkratno prilagajanje nivoja krmiljenja
• Priključki terminalov in ločeni krmilniki omogočajo enostavno integracijo v razdelilno omarico ali omarico
• Zasnova je namenjena neposredno napajanju in krmiljenju enosmernega motorja

Navodila za namestitev in uporabo

• Motor priključite na dva priključka, označena za motor, napajanje pa na negativni in pozitivni pol.
• Upoštevajte pravilno polarnost napajanja.
• Krmilnik uporabljajte samo s priključeno obremenitvijo.
• Pri namestitvi zagotovite zadostno prezračevanje in mehansko pritrditev modula.
• Za večje tokovne obremenitve uporabite ustrezne žice in trdno privite sponke.

Varnostno obvestilo

• Nepravilna vezava lahko povzroči poškodbe krmilnika, motorja ali napajalnika.
• Med delovanjem obstaja nevarnost segrevanja napajalnih komponent in priključkov.
• Kratek stik na izhodu ali napajalnih sponkah lahko povzroči poškodbe naprave in žic.
• Namestitev in priključitev morata biti izvedena, ko je napajanje odklopljeno.
• Izdelek ni namenjen za neposredno priključitev na električno omrežje z izmeničnim tokom.
• Pri vgradnji v napravo je treba zagotoviti zaščito pred dotikom delov pod napetostjo in pred mehanskimi poškodbami.
