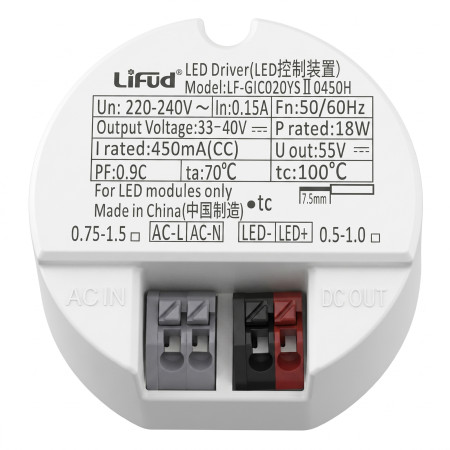

LiFud Netzteil 18 W, 180-265VAC/33-40VDC, 450 mA

Der Konstantstrom-LED-Treiber von LiFud ist für die Stromversorgung von LED-Modulen mit einem Strom von 450 mA ausgelegt. Er dient als Stromversorgungselement zwischen dem Netzeingang (220-240 V AC) und der LED-Last im entsprechenden Ausgangsspannungsbereich. Die Bauweise mit Klemmen für Ein- und Ausgang erleichtert den festen elektrischen Anschluss in LED-Leuchten und Lichtmodulen.

Technische Spezifikationen

• Produkttyp: LED-Treiber
• Ausgangsausführung: Konstantstrom, CC
• Nennleistung: 18 W
• Nennausgangsstrom: 450 mA
• Ausgangsspannung: 33-40 V DC
• Maximale Ausgangsspannung U out: 55 V
• Nenneingangsspannung: 220-240 V AC
• Nenneingangsstrom: 0,15 A
• Frequenz: 50/60 Hz
• Maximale Umgebungstemperatur ta: 70 °C
• Messtemperatur tc: 100 °C
• Abmessungen: 50 x 48 x 26 mm
• Eingangsklemmen: AC L, AC N
• Ausgangsklemmen: LED+, LED-
• Ausgelegt für LED-Module

Funktionen und Eigenschaften

• Konstantstromausgang zur Versorgung einer LED-Last mit 450 mA.
• Separat gekennzeichnete Klemmen für den Netzeingang und den Ausgang zum LED-Modul.
• Die Ausgangspolarität ist als LED+ und LED- gekennzeichnet.
• Kompaktes rundes Gehäuse, geeignet für die Integration in LED-Leuchten mit entsprechendem Einbauraum.
• Betrieb an Netzspannung 220-240 V AC.

Ideal für

• LED-Leuchten mit einer LED-Modulversorgung von 450 mA.
• LED-Einbauleuchten und Lichtmodule mit entsprechendem Spannungsbereich.
• Den Service-Austausch eines LED-Treibers mit identischen elektrischen Parametern.
• Anwendungen, bei denen ein separates Konstantstromnetzteil für das LED-Modul erforderlich ist.

Lieferumfang

• 1 x LED-Treiber LiFud LF-GIC020YSII0450H

Warum dieses Produkt wählen?

• Entspricht den Parametern 18 W und 450 mA für LED-Module mit Konstantstromversorgung.
• Verfügt über gekennzeichnete Ein- und Ausgangsklemmen für den korrekten Kabelanschluss.
• Arbeitet mit einer Eingangsspannung von 220-240 V AC.
• Gibt einen Ausgangsbereich von 33-40 V DC an, um die Kompatibilität mit der LED-Last zu überprüfen.
• Die Abmessungen von 50 x 48 x 26 mm ermöglichen vor der Montage die Überprüfung der Eignung für die jeweilige Leuchte.

Installations- und Betriebshinweise

• Die Montage darf nur von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
• Trennen Sie vor der Installation immer die Stromversorgung.
• Schließen Sie den Netzeingang an die Klemmen AC L und AC N an.
• Schließen Sie das LED-Modul unter Beachtung der Polarität an die Klemmen LED+ und LED- an.
• Nur mit einem LED-Modul verwenden, das dem Ausgangsstrom von 450 mA und dem Ausgangsbereich von 33-40 V DC entspricht.
• So installieren, dass die Werte ta 70 °C und tc 100 °C nicht überschritten werden.

Sicherheitshinweise

• Das Gerät arbeitet mit einer Netzspannung von 220-240 V AC.
• Ein unsachgemäßer Anschluss birgt die Gefahr von Stromschlägen, Kurzschlüssen, Überhitzung oder Schäden am LED-Modul.
• Führen Sie keine Montage oder Handhabung unter Spannung durch.
• Schließen Sie keine LED-Last mit ungeeignetem Strom- oder Spannungsbereich an.
• Achten Sie auf die richtige Polarität des Ausgangs LED+ und LED-.
• Verwenden Sie den Treiber nicht bei mechanischen Beschädigungen an Gehäuse, Klemmen oder Kennzeichnungen.
