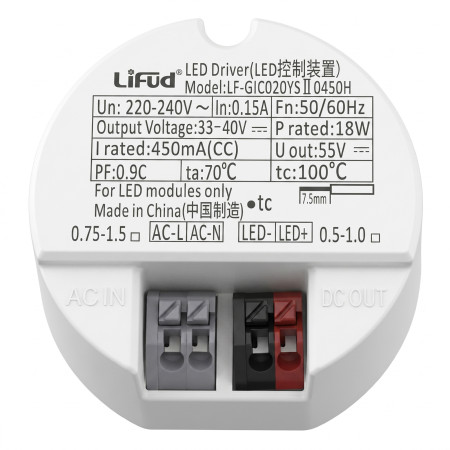

Napájecí zdroj LiFud 18 W, 180-265VAC/33-40VDC, 450 mA

Stáloproudý LED driver LiFud je určený pro napájení LED modulů s proudem 450 mA. Slouží jako napájecí prvek mezi síťovým vstupem 220-240 V AC a LED zátěží v odpovídajícím rozsahu výstupního napětí. Konstrukce se svorkami pro vstup i výstup usnadňuje pevné elektrické připojení v LED svítidlech a světelných modulech.

Technické specifikace

• Typ produktu: LED driver
• Provedení výstupu: stáloproudé, CC
• Jmenovitý výkon: 18 W
• Jmenovitý výstupní proud: 450 mA
• Výstupní napětí: 33-40 V DC
• Maximální výstupní napětí U out: 55 V
• Jmenovité vstupní napětí: 220-240 V AC
• Jmenovitý vstupní proud: 0.15 A
• Frekvence: 50/60 Hz
• Maximální okolní teplota ta: 70 °C
• Teplota měřicího bodu tc: 100 °C
• Rozměry: 50 x 48 x 26 mm
• Vstupní svorky: AC L, AC N
• Výstupní svorky: LED+, LED-
• Určeno pro LED moduly

Funkce a vlastnosti

• Stáloproudý výstup pro napájení LED zátěže s proudem 450 mA.
• Odděleně označené svorky pro síťový vstup a výstup k LED modulu.
• Výstupní polarita je vyznačena jako LED+ a LED-.
• Kompaktní kruhové pouzdro vhodné pro integraci do LED svítidel s odpovídajícím instalačním prostorem.
• Provoz ze síťového napájení 220-240 V AC.

Ideální pro

• LED svítidla s napájením LED modulu proudem 450 mA.
• Vestavná LED svítidla a světelné moduly s odpovídajícím napěťovým rozsahem.
• Servisní výměnu LED driveru se shodnými elektrickými parametry.
• Aplikace, kde je vyžadován samostatný stáloproudý napájecí zdroj pro LED modul.

Obsah balení

• 1 x LED driver LiFud LF-GIC020YSII0450H

Proč zvolit tento produkt

• Odpovídá parametrům 18 W a 450 mA pro LED moduly se stáloproudým napájením.
• Má vyznačené vstupní a výstupní svorky pro správné zapojení vodičů.
• Pracuje se vstupním napětím 220-240 V AC.
• Uvádí výstupní rozsah 33-40 V DC pro kontrolu shody s LED zátěží.
• Rozměry 50 x 48 x 26 mm umožňují ověření vhodnosti pro konkrétní svítidlo před montáží.

Pokyny k instalaci a provozu

• Montáž smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.
• Před instalací vždy odpojte napájení.
• Síťový vstup připojte ke svorkám AC L a AC N.
• LED modul připojte ke svorkám LED+ a LED- se zachováním polarity.
• Používejte pouze s LED modulem odpovídajícím výstupnímu proudu 450 mA a výstupnímu rozsahu 33-40 V DC.
• Instalujte tak, aby nebyly překročeny hodnoty ta 70 °C a tc 100 °C.

Bezpečnostní upozornění

• Zařízení pracuje se síťovým napětím 220-240 V AC.
• Nesprávné zapojení představuje riziko úrazu elektrickým proudem, zkratu, přehřátí nebo poškození LED modulu.
• Neprovádějte montáž ani manipulaci pod napětím.
• Nepřipojujte LED zátěž s neodpovídajícím proudem nebo napěťovým rozsahem.
• Dodržte správnou polaritu výstupu LED+ a LED-.
• Driver nepoužívejte při mechanickém poškození pouzdra, svorek nebo značení.
