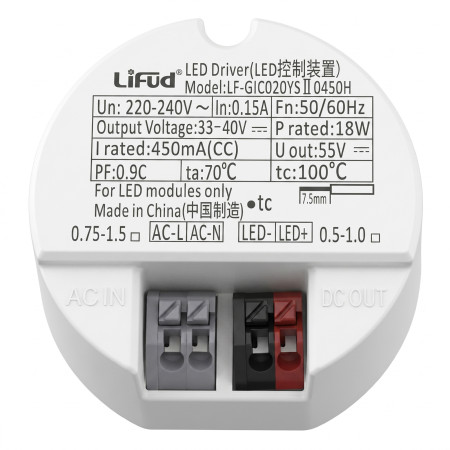

Napajalnik LiFud 18 W, 180-265VAC/33-40VDC, 450 mA

LED gonilnik s konstantnim tokom LiFud je namenjen za napajanje LED modulov s tokom 450 mA. Služi kot napajalni element med omrežnim vhodom 220-240 V AC in LED bremenom v ustreznem razponu izhodne napetosti. Zasnova s sponkami za vhod in izhod olajša trdno električno priključitev v LED svetilkah in svetlobnih modulih.

Tehnične specifikacije

• Vrsta izdelka: LED gonilnik
• Izvedba izhoda: konstantni tok, CC
• Nazivna moč: 18 W
• Nazivni izhodni tok: 450 mA
• Izhodna napetost: 33-40 V DC
• Največja izhodna napetost U out: 55 V
• Nazivna vhodna napetost: 220-240 V AC
• Nazivni vhodni tok: 0.15 A
• Frekvenca: 50/60 Hz
• Najvišja temperatura okolice ta: 70 °C
• Temperatura merilne točke tc: 100 °C
• Dimenzije: 50 x 48 x 26 mm
• Vhodne sponke: AC L, AC N
• Izhodne sponke: LED+, LED-
• Namenjeno za LED module

Funkcije in lastnosti

• Izhod s konstantnim tokom za napajanje LED bremena s tokom 450 mA.
• Ločeno označene sponke za omrežni vhod in izhod k LED modulu.
• Izhodna polariteta je označena kot LED+ in LED-.
• Kompaktno okroglo ohišje, primerno za integracijo v LED svetilke z ustreznim prostorom za namestitev.
• Delovanje z omrežnim napajanjem 220-240 V AC.

Idealno za

• LED svetilke z napajanjem LED modula s tokom 450 mA.
• Vgradne LED svetilke in svetlobne module z ustreznim napetostnim razponom.
• Servisno zamenjavo LED gonilnika z enakimi električnimi parametri.
• Aplikacije, kjer je zahtevan samostojen napajalnik s konstantnim tokom za LED modul.

Vsebina paketa

• 1 x LED gonilnik LiFud LF-GIC020YSII0450H

Zakaj izbrati ta izdelek

• Ustreza parametrom 18 W in 450 mA za LED module z napajanjem s konstantnim tokom.
• Ima označene vhodne in izhodne sponke za pravilno priključitev vodnikov.
• Deluje z vhodno napetostjo 220-240 V AC.
• Navaja izhodni razpon 33-40 V DC za preverjanje skladnosti z LED bremenom.
• Dimenzije 50 x 48 x 26 mm omogočajo preverjanje primernosti za določeno svetilko pred montažo.

Navodila za namestitev in delovanje

• Montažo sme izvesti le oseba z ustrezno elektrotehnično kvalifikacijo.
• Pred namestitvijo vedno odklopite napajanje.
• Omrežni vhod priključite na sponke AC L in AC N.
• LED modul priključite na sponke LED+ in LED- ob upoštevanju polaritete.
• Uporabljajte samo z LED modulom, ki ustreza izhodnemu toku 450 mA in izhodnemu razponu 33-40 V DC.
• Namestite tako, da nista preseženi vrednosti ta 70 °C in tc 100 °C.

Varnostna opozorila

• Naprava deluje z omrežno napetostjo 220-240 V AC.
• Nepravilna priključitev predstavlja nevarnost električnega udara, kratkega stika, pregrevanja ali poškodbe LED modula.
• Ne izvajajte montaže ali manipulacije pod napetostjo.
• Ne priključujte LED bremena z neustreznim tokom ali napetostnim razponom.
• Upoštevajte pravilno polariteto izhoda LED+ in LED-.
• Gonilnika ne uporabljajte v primeru mehanske poškodbe ohišja, sponk ali oznak.
