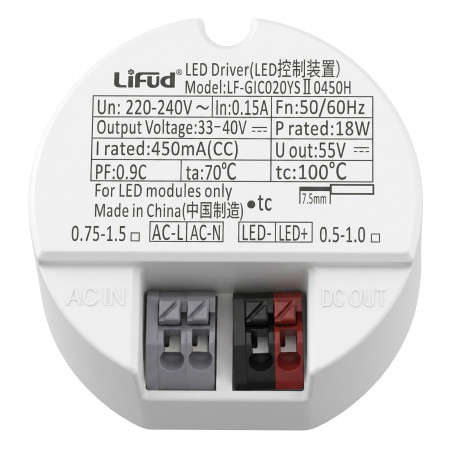

Napajanje LiFud 18 W, 180-265VAC/33-40VDC, 450 mA

LED driver konstantne struje LiFud namijenjen je za napajanje LED modula strujom od 450 mA. Služi kao element za napajanje između mrežnog ulaza 220-240 V AC i LED opterećenja u odgovarajućem rasponu izlaznog napona. Dizajn sa stezaljkama za ulaz i izlaz olakšava čvrsto električno spajanje u LED svjetiljkama i svjetlosnim modulima.

Tehničke specifikacije

• Vrsta proizvoda: LED driver
• Izvedba izlaza: konstantna struja, CC
• Nazivna snaga: 18 W
• Nazivna izlazna struja: 450 mA
• Izlazni napon: 33-40 V DC
• Maksimalni izlazni napon U out: 55 V
• Nazivni ulazni napon: 220-240 V AC
• Nazivna ulazna struja: 0.15 A
• Frekvencija: 50/60 Hz
• Maksimalna temperatura okoline ta: 70 °C
• Temperatura mjerne točke tc: 100 °C
• Dimenzije: 50 x 48 x 26 mm
• Ulazne stezaljke: AC L, AC N
• Izlazne stezaljke: LED+, LED-
• Namijenjeno za LED module

Funkcije i značajke

• Izlaz konstantne struje za napajanje LED opterećenja strujom od 450 mA.
• Odvojeno označene stezaljke za mrežni ulaz i izlaz prema LED modulu.
• Izlazni polaritet označen je kao LED+ i LED-.
• Kompaktno okruglo kućište prikladno za ugradnju u LED svjetiljke s odgovarajućim instalacijskim prostorom.
• Rad preko mrežnog napajanja 220-240 V AC.

Idealno za

• LED svjetiljke s napajanjem LED modula strujom od 450 mA.
• Ugradbene LED svjetiljke i svjetlosne module s odgovarajućim rasponom napona.
• Servisnu zamjenu LED drivera s istim električnim parametrima.
• Primjene gdje je potreban zaseban izvor napajanja konstantne struje za LED modul.

Sadržaj pakiranja

• 1 x LED driver LiFud LF-GIC020YSII0450H

Zašto odabrati ovaj proizvod

• Odgovara parametrima od 18 W i 450 mA za LED module s napajanjem konstantne struje.
• Ima označene ulazne i izlazne stezaljke za pravilno spajanje žica.
• Radi s ulaznim naponom od 220-240 V AC.
• Navodi izlazni raspon od 33-40 V DC za provjeru usklađenosti s LED opterećenjem.
• Dimenzije 50 x 48 x 26 mm omogućuju provjeru prikladnosti za određenu svjetiljku prije montaže.

Upute za instalaciju i rad

• Montažu smije izvoditi samo osoba s odgovarajućom elektrotehničkom kvalifikacijom.
• Prije instalacije uvijek isključite napajanje.
• Mrežni ulaz spojite na stezaljke AC L i AC N.
• LED modul spojite na stezaljke LED+ i LED- uz poštivanje polariteta.
• Koristite samo s LED modulom koji odgovara izlaznoj struji od 450 mA i izlaznom rasponu od 33-40 V DC.
• Instalirajte tako da se ne prekorače vrijednosti ta 70 °C i tc 100 °C.

Sigurnosna upozorenja

• Uređaj radi s mrežnim naponom od 220-240 V AC.
• Nepravilno spajanje predstavlja rizik od strujnog udara, kratkog spoja, pregrijavanja ili oštećenja LED modula.
• Ne izvodite montažu niti rukujte uređajem pod naponom.
• Ne spajajte LED opterećenje s neodgovarajućom strujom ili rasponom napona.
• Održavajte pravilan polaritet izlaza LED+ i LED-.
• Ne koristite driver u slučaju mehaničkog oštećenja kućišta, stezaljki ili oznaka.
