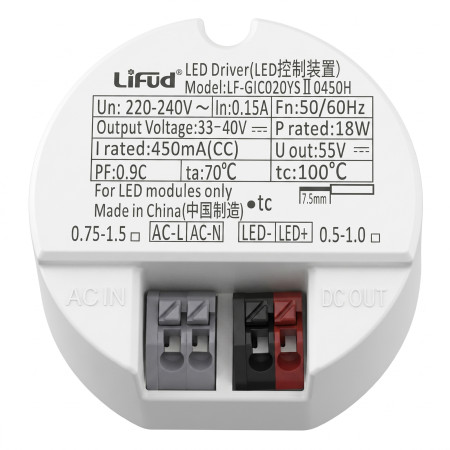

Strømforsyning LiFud 18 W, 180-265VAC/33-40VDC, 450 mA

Den konstantstrøms LED-driver fra LiFud er designet til at forsyne LED-moduler med en strøm på 450 mA. Den fungerer som et forsyningselement mellem netindgangen på 220-240 V AC og LED-belastningen inden for det tilsvarende udgangsspændingsområde. Designet med klemmer til både indgang og udgang letter en fast elektrisk tilslutning i LED-armaturer og lysmoduler.

Tekniske specifikationer

• Produkttype: LED-driver
• Udgangstype: Konstant strøm, CC
• Nominel effekt: 18 W
• Nominel udgangsstrøm: 450 mA
• Udgangsspænding: 33-40 V DC
• Maksimal udgangsspænding U out: 55 V
• Nominel indgangsspænding: 220-240 V AC
• Nominel indgangsstrøm: 0.15 A
• Frekvens: 50/60 Hz
• Maksimal omgivelsestemperatur ta: 70 °C
• Målepunktstemperatur tc: 100 °C
• Dimensioner: 50 x 48 x 26 mm
• Indgangsklemmer: AC L, AC N
• Udgangsklemmer: LED+, LED-
• Beregnet til LED-moduler

Funktioner og egenskaber

• Konstantstrømsudgang til strømforsyning af LED-belastning med 450 mA strøm.
• Separat markerede klemmer til netindgang og udgang til LED-modulet.
• Udgangspolariteten er markeret som LED+ og LED-.
• Kompakt rundt hus, der er velegnet til integration i LED-armaturer med tilsvarende installationsplads.
• Drift fra 220-240 V AC netspænding.

Ideel til

• LED-armaturer, der forsyner LED-modulet med 450 mA.
• Indbyggede LED-armaturer og lysmoduler med et passende spændingsområde.
• Serviceudskiftning af en LED-driver med identiske elektriske parametre.
• Applikationer, hvor der kræves en separat konstantstrømsforsyning til et LED-modul.

Pakkens indhold

• 1 x LED-driver LiFud LF-GIC020YSII0450H

Hvorfor vælge dette produkt

• Opfylder parametrene 18 W og 450 mA for LED-moduler med konstantstrømsforsyning.
• Har markerede indgangs- og udgangsklemmer for korrekt ledningsføring.
• Fungerer med en indgangsspænding på 220-240 V AC.
• Angiver et udgangsområde på 33-40 V DC for at sikre kompatibilitet med LED-belastningen.
• Dimensionerne 50 x 48 x 26 mm gør det muligt at bekræfte egnetheden til et specifikt armatur før montering.

Installations- og driftsvejledning

• Monteringen må kun udføres af en person med de rette el-tekniske kvalifikationer.
• Afbryd altid strømmen før installation.
• Tilslut netindgangen til klemmerne AC L og AC N.
• Tilslut LED-modulet til klemmerne LED+ og LED- og overhold polariteten.
• Brug kun med et LED-modul, der svarer til udgangsstrømmen på 450 mA og udgangsområdet på 33-40 V DC.
• Installer på en måde, så værdierne ta 70 °C og tc 100 °C ikke overskrides.

Sikkerhedsadvarsler

• Enheden fungerer med en netspænding på 220-240 V AC.
• Forkert tilslutning udgør en risiko for elektrisk stød, kortslutning, overophedning eller beskadigelse af LED-modulet.
• Udfør ikke montering eller håndtering, mens der er spænding på.
• Tilslut ikke en LED-belastning med en inkompatibel strøm eller spændingsområde.
• Overhold den korrekte udgangspolaritet for LED+ og LED-.
• Brug ikke driveren, hvis huset, klemmerne eller markeringerne er mekanisk beskadigede.
