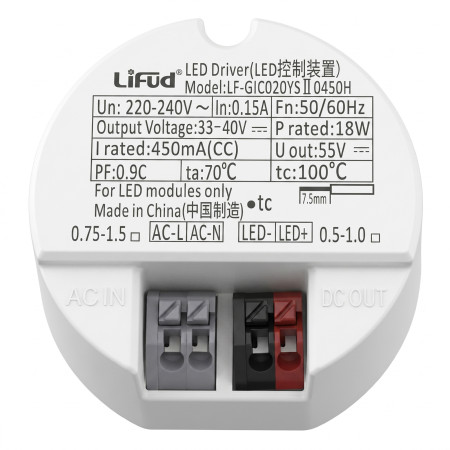

LiFud tápegység 18 W, 180-265VAC/33-40VDC, 450 mA

A LiFud állandó áramú (konstans áramú) LED vezérlő (driver) 450 mA áramerősségű LED modulok tápellátására szolgál. Tápellátó elemként funkcionál a 220-240 V AC hálózati bemenet és a megfelelő kimeneti feszültségtartományú LED terhelés között. A bemeneti és kimeneti sorkapcsokkal ellátott kialakítás megkönnyíti a stabil elektromos csatlakozást a LED lámpatestekben és világító modulokban.

Műszaki jellemzők

• Terméktípus: LED vezérlő (driver)
• Kimenet típusa: állandó áramú (CC)
• Névleges teljesítmény: 18 W
• Névleges kimeneti áram: 450 mA
• Kimeneti feszültség: 33-40 V DC
• Maximális kimeneti feszültség (U out): 55 V
• Névleges bemeneti feszültség: 220-240 V AC
• Névleges bemeneti áram: 0,15 A
• Frekvencia: 50/60 Hz
• Maximális környezeti hőmérséklet (ta): 70 °C
• Mérési pont hőmérséklete (tc): 100 °C
• Méretek: 50 x 48 x 26 mm
• Bemeneti sorkapcsok: AC L, AC N
• Kimeneti sorkapcsok: LED+, LED-
• LED modulokhoz tervezve

Funkciók és jellemzők

• Állandó áramú kimenet 450 mA áramerősségű LED terhelés tápellátásához.
• Külön jelölt sorkapcsok a hálózati bemenethez és a LED modul kimenetéhez.
• A kimeneti polaritás LED+ és LED- jelöléssel van ellátva.
• Kompakt, kerek ház, amely megfelelő telepítési hellyel rendelkező LED lámpatestekbe integrálható.
• Működés 220-240 V AC hálózati tápellátásról.

Ideális az alábbiakhoz

• LED lámpatestek, ahol a LED modul tápellátása 450 mA áramerősséget igényel.
• Beépíthető LED lámpatestek és világító modulok megfelelő feszültségtartománnyal.
• Azonos elektromos paraméterekkel rendelkező LED vezérlő (driver) szervizcseréje.
• Olyan alkalmazások, ahol a LED modulhoz önálló, állandó áramú tápegység szükséges.

A csomag tartalma

• 1 x LiFud LF-GIC020YSII0450H LED vezérlő (driver)

Miért válassza ezt a terméket?

• Megfelel a 18 W és 450 mA paramétereknek az állandó áramú tápellátást igénylő LED modulok esetében.
• Egyértelműen jelölt bemeneti és kimeneti sorkapcsokkal rendelkezik a vezetékek helyes csatlakoztatásához.
• 220-240 V AC bemeneti feszültséggel működik.
• Megadott 33-40 V DC kimeneti tartomány a LED terheléssel való kompatibilitás ellenőrzéséhez.
• Az 50 x 48 x 26 mm-es méretek lehetővé teszik az adott lámpatestbe való beépíthetőség ellenőrzését a beszerelés előtt.

Telepítési és üzemeltetési utasítások

• A beszerelést csak megfelelő villanyszerelői végzettséggel rendelkező személy végezheti.
• Telepítés előtt mindig válassza le a tápellátást.
• Csatlakoztassa a hálózati bemenetet az AC L és AC N sorkapcsokhoz.
• Csatlakoztassa a LED modult a LED+ és LED- sorkapcsokhoz, ügyelve a helyes polaritásra.
• Kizárólag a 450 mA kimeneti áramnak és a 33-40 V DC kimeneti tartománynak megfelelő LED modullal használja.
• Úgy telepítse, hogy a hőmérséklet ne haladja meg a ta 70 °C és a tc 100 °C értékeket.

Biztonsági figyelmeztetések

• A készülék 220-240 V AC hálózati feszültséggel működik.
• A helytelen csatlakoztatás áramütés, rövidzárlat, túlmelegedés vagy a LED modul károsodásának kockázatával jár.
• Ne végezzen szerelést vagy kezelést feszültség alatt.
• Ne csatlakoztasson nem megfelelő áramerősségű vagy feszültségtartományú LED terhelést.
• Ügyeljen a LED+ és LED- kimenet helyes polaritására.
• Ne használja a vezérlőt, ha a burkolat, a sorkapcsok vagy a jelölések mechanikusan sérültek.
