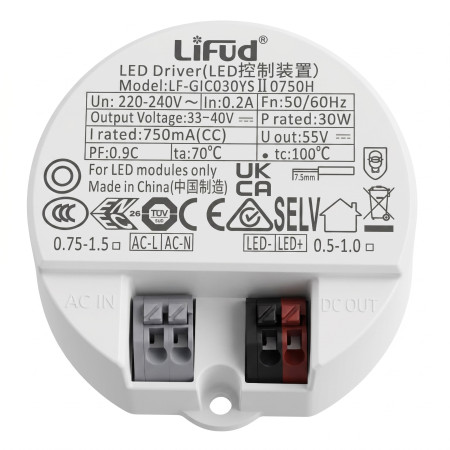

LiFud tápegység 30 W, 180-265VAC/33-40VDC, 750 mA

A LiFud LED vezérlő (driver) egy 750 mA állandó kimeneti áramú tápegység LED modulokhoz. 220-240 V AC hálózati feszültséghez történő csatlakoztatásra és a megadott kimeneti feszültségtartományon belüli LED terhelés táplálására tervezték. A sorkapcsos kialakítás lehetővé teszi az AC bemeneti vezetékek, valamint a LED+ és LED- kimenetek közvetlen csatlakoztatását.

Műszaki specifikációk

• Terméktípus: LED vezérlő (driver) LED modulokhoz
• Kimeneti mód: állandó áram (CC)
• Névleges teljesítmény: 30 W
• Névleges kimeneti áram: 750 mA
• Kimeneti feszültség: 33-40 V DC
• Maximális kimeneti feszültség terhelés nélkül: 55 V DC
• Bemeneti feszültség: 220-240 V AC
• Bemeneti frekvencia: 50/60 Hz
• Bemeneti áram: 0,2 A
• Teljesítménytényező (PF): 0,9
• Környezeti üzemi hőmérséklet (ta): 70 °C
• Burkolat maximális hőmérséklete (tc): 100 °C
• Bemeneti sorkapcsok: AC-L, AC-N
• Kimeneti sorkapcsok: LED+, LED-
• Címkén feltüntetett vezeték keresztmetszet: 0,75-1,5
• Méretek: 57 x 57 x 26 mm
• Jelölések a címkén: CE, SELV
• Kizárólag LED modulokhoz tervezve

Funkciók és jellemzők

• LED terhelés táplálása 750 mA állandó árammal.
• Különálló bemeneti és kimeneti sorkapcsok a hálózati tápellátáshoz és a LED modulhoz.
• Kerek, kompakt burkolat, amely alkalmas megfelelő helykínálattal rendelkező LED lámpatestekbe történő beépítésre.
• Sorkapcsos csatlakozás beépített tápkábel nélkül.
• A terméken a kimeneti részre vonatkozóan SELV jelölés található.
• A termékjelölés szerint kizárólag LED modulokhoz használható.

Ideális a következőkhöz

• 750 mA áramvezérlőt (drivert) igénylő LED lámpatestekhez.
• Beépíthető LED lámpatestekhez és megfelelő feszültség- és teljesítménytartományú LED modulokhoz.
• LED vezérlő cseréjére azonos modellre, vagy azonos elektromos paraméterekkel rendelkező, műszakilag megfelelő helyettesítőre.

A csomag tartalma

• 1 db LiFud LED vezérlő (driver)

Miért válassza ezt a terméket?

• A 30 W és 750 mA paraméterek megfelelnek a 33-40 V DC tartományú, állandó áramú LED alkalmazásoknak.
• A címkejelölés feltünteti a 220-240 V AC bemenetet, valamint a LED+ és LED- kimeneti sorkapcsokat, ami megkönnyíti a helyes bekötést.
• A kompakt, kerek kialakítás lehetővé teszi a korlátozott helykínálatú LED lámpatestekben való használatot.
• Az LF-GIC030YSII0750H modelljelölés lehetővé teszi a pontos azonosítást az eredeti vezérlő cseréjekor.

Telepítési és üzemeltetési utasítások

• Telepítés előtt ellenőrizze a kimeneti áram, a kimeneti feszültség és a teljesítmény kompatibilitását a csatlakoztatott LED modullal.
• A bemeneti vezetékeket csak az AC-L és AC-N sorkapcsokhoz csatlakoztassa.
• A LED terhelést a megfelelő polaritás betartásával csatlakoztassa a LED+ és LED- sorkapcsokhoz.
• A vezérlőt csak a kimeneti paramétereknek megfelelő csatlakoztatott LED terheléssel üzemeltesse.
• Gondoskodjon a megfelelő hőelvezetéssel rendelkező elhelyezésről, és ne lépje túl a címkén feltüntetett hőmérsékleti értékeket.

Biztonsági figyelmeztetések

• A berendezés 220-240 V AC hálózati feszültséggel működik. A telepítést csak megfelelő villanyszerelői végzettséggel rendelkező személy végezheti.
• Szerelés, szétszerelés vagy csatlakoztatás előtt mindig válassza le a tápellátást.
• A helytelen bekötés áramütést, rövidzárlatot, túlmelegedést, a vezérlő vagy a LED modul károsodását okozhatja.
• Ne csatlakoztassa a vezérlő kimenetét közvetlenül a hálózati feszültségforráshoz.
• Ne használja a vezérlőt olyan LED modullal, amely a megadott kimeneti feszültség- és áramtartományon kívül esik.
• Sérült, mechanikailag hibás vagy túlmelegedő vezérlőt ne használjon.
