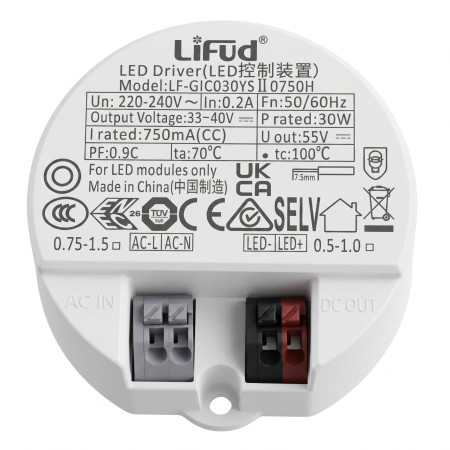

LiFud virtalähde 30 W, 180-265VAC/33-40VDC, 750 mA

LiFud LED-virtalähde on vakiovirtalähde (750 mA) LED-moduuleille. Se on suunniteltu kytkettäväksi 220-240 V AC -verkkovirtaan ja syöttämään virtaa LED-kuormalle määritetyllä lähtöjännitealueella. Liitinrakenne mahdollistaa AC-tulojohtimien sekä LED+- ja LED--lähtöjen suoran kytkennän.

Tekniset tiedot

• Tuotetyyppi: LED-virtalähde LED-moduuleille
• Lähtötila: vakiovirta (CC)
• Nimellisteho: 30 W
• Nimellinen lähtövirta: 750 mA
• Lähtöjännite: 33-40 V DC
• Maksimilähtöjännite ilman kuormaa: 55 V DC
• Tulojännite: 220-240 V AC
• Tulotaajuus: 50/60 Hz
• Tulovirta: 0,2 A
• Tehokerroin (PF): 0,9
• Ympäristön käyttölämpötila (ta): 70 °C
• Kotelon maksimilämpötila (tc): 100 °C
• Tuloliittimet: AC-L, AC-N
• Lähtöliittimet: LED+, LED-
• Etiketissä ilmoitettu johtimen poikkipinta-ala: 0,75-1,5 mm²
• Mitat: 57 x 57 x 26 mm
• Merkinnät: CE, SELV
• Tarkoitettu vain LED-moduuleille

Ominaisuudet ja toiminnot

• LED-kuorman virransyöttö 750 mA vakiovirralla.
• Erilliset tulo- ja lähtöliittimet verkkovirralle ja LED-moduulille.
• Pyöreä ja kompakti kotelo, joka sopii asennettavaksi LED-valaisimiin, joissa on riittävästi tilaa.
• Liitinkytkentä ilman kiinteää virtajohtoa.
• Tuotteessa on SELV-merkintä lähtöpuolelle.
• Tuotemerkintöjen mukaan tarkoitettu käytettäväksi vain LED-moduulien kanssa.

Sopii erinomaisesti

• LED-valaisimet, jotka vaativat 750 mA vakiovirtalähteen.
• Uppoasennettavat LED-valaisimet ja LED-moduulit, joilla on vastaava jännite- ja tehoalue.
• LED-virtalähteen vaihtoon samanlaiseen malliin tai teknisesti vastaavaan korvaajaan, jolla on samat sähköiset parametrit.

Pakkauksen sisältö

• 1 kpl LiFud LED-virtalähde

Miksi valita tämä tuote

• 30 W ja 750 mA parametrit sopivat vakiovirtaa käyttäviin LED-sovelluksiin 33-40 V DC alueella.
• Etiketin merkinnät osoittavat 220-240 V AC -tulon sekä LED+- ja LED--lähtöliittimet, mikä helpottaa oikeanlaista kytkentää.
• Kompakti pyöreä muotoilu mahdollistaa käytön tilaltaan rajoitetuissa LED-valaisinrakenteissa.
• Mallimerkintä LF-GIC030YSII0750H mahdollistaa tarkan tunnistamisen alkuperäistä virtalähdettä vaihdettaessa.

Asennus- ja käyttöohjeet

• Varmista ennen asennusta, että lähtövirta, lähtöjännite ja teho vastaavat kytkettyä LED-moduulia.
• Kytke tulojohtimet vain AC-L- ja AC-N-liittimiin.
• Kytke LED-kuorma LED+- ja LED--liittimiin napaisuus huomioiden.
• Käytä virtalähdettä vain silloin, kun siihen on kytketty lähtöparametreja vastaava LED-kuorma.
• Varmista riittävä lämmönpoisto asennuspaikassa äläkä ylitä etiketissä ilmoitettuja lämpötiloja.

Turvallisuusvaroitukset

• Laite toimii 220-240 V AC -verkkojännitteellä. Asennuksen saa suorittaa vain henkilö, jolla on asianmukainen sähköalan pätevyys.
• Katkaise virta aina ennen asennusta, purkamista tai kytkentää.
• Väärä kytkentä voi aiheuttaa sähköiskun, oikosulun, ylikuumenemisen, virtalähteen tai LED-moduulin vaurioitumisen.
• Älä kytke virtalähteen lähtöä suoraan verkkojännitteeseen.
• Älä käytä virtalähdettä LED-moduulin kanssa, joka ei ole ilmoitetun lähtöjännite- ja virta-alueen sisällä.
• Älä käytä vaurioitunutta, mekaanisesti rikkoutunutta tai ylikuumenevaa virtalähdettä.
