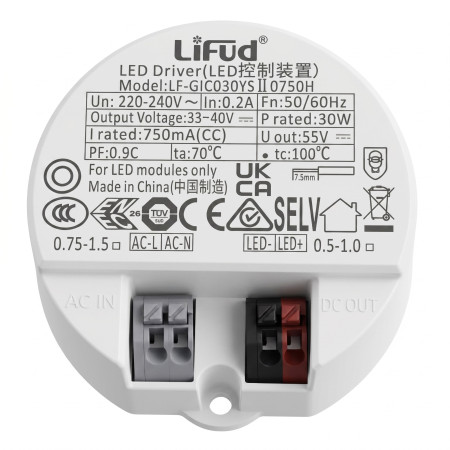

Strömförsörjning LiFud 30 W, 180-265VAC/33-40VDC, 750 mA

LED-drivdonet från LiFud är en strömförsörjning med en konstant utström på 750 mA för LED-moduler. Den är avsedd för anslutning till 220-240 V AC nätspänning och för att driva LED-belastningar inom det angivna utspänningsområdet. Designen med kopplingsplint möjliggör direkt anslutning av AC-ingångskablar samt LED+ och LED- utgångar.

Tekniska specifikationer

• Produkttyp: LED-drivdon för LED-moduler
• Utgångsläge: konstantström (CC)
• Märkeffekt: 30 W
• Märkutström: 750 mA
• Utspänning: 33-40 V DC
• Maximal utspänning utan belastning: 55 V DC
• Inspänning: 220-240 V AC
• Ingångsfrekvens: 50/60 Hz
• Ingångsström: 0,2 A
• Effektfaktor (PF): 0,9
• Omgivningstemperatur vid drift (ta): 70 °C
• Maximal höljestemperatur (tc): 100 °C
• Ingångsterminaler: AC-L, AC-N
• Utgångsterminaler: LED+, LED-
• Kabelarea angiven på etiketten: 0,75-1,5
• Mått: 57 x 57 x 26 mm
• Märkning på etikett: CE, SELV
• Endast avsedd för LED-moduler

Funktioner och egenskaper

• Strömförsörjer LED-belastning med konstantström på 750 mA.
• Separata ingångs- och utgångsterminaler för nätspänning och LED-modul.
• Runt, kompakt hölje lämpligt för inbyggnad i LED-armaturer med motsvarande utrymme.
• Terminalanslutning utan integrerad strömkabel.
• Produkten är märkt med SELV för utgångsdelen.
• Produktmärkningen anger att den endast ska användas för LED-moduler.

Perfekt för

• LED-armaturer som kräver ett strömdrivdon på 750 mA.
• Infällda LED-armaturer och LED-moduler med motsvarande spännings- och effektområde.
• Utbyte av LED-drivdon mot en identisk modell eller en tekniskt likvärdig ersättning med samma elektriska parametrar.

Förpackningens innehåll

• 1 st LED-drivdon LiFud

Varför välja denna produkt

• Parametrarna 30 W och 750 mA passar LED-applikationer med konstantström i området 33-40 V DC.
• Etikettmärkningen anger en ingång på 220-240 V AC och utgångsterminaler för LED+ och LED-, vilket underlättar korrekt anslutning.
• Den kompakta, runda designen möjliggör användning i LED-armaturkonstruktioner med begränsat utrymme.
• Modellbeteckningen LF-GIC030YSII0750H möjliggör exakt identifiering vid byte av det ursprungliga drivdonet.

Installations- och driftanvisningar

• Före installation, verifiera att utström, utspänning och effekt stämmer överens med den anslutna LED-modulen.
• Anslut ingångskablarna endast till terminalerna AC-L och AC-N.
• Anslut LED-belastningen till terminalerna LED+ och LED-, och var noga med polariteten.
• Använd drivdonet endast med en ansluten LED-belastning som matchar utgångsparametrarna.
• Säkerställ en placering med tillräcklig värmeavledning och överskrid inte temperaturerna som anges på etiketten.

Säkerhetsföreskrifter

• Enheten arbetar med nätspänning på 220-240 V AC. Installation får endast utföras av en person med lämplig elteknisk kvalifikation.
• Koppla alltid bort strömförsörjningen före montering, demontering eller anslutning.
• Felaktig anslutning kan orsaka elektriska stötar, kortslutning, överhettning, skador på drivdonet eller skador på LED-modulen.
• Anslut inte drivdonets utgång direkt till nätspänningskällan.
• Använd inte drivdonet med en LED-modul utanför det angivna området för utspänning och ström.
• Använd inte ett drivdon som är skadat, mekaniskt påverkat eller överhettas.
