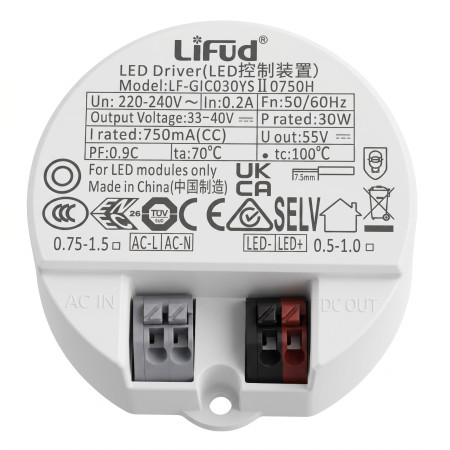

Napájací zdroj LiFud 30 W, 180-265VAC/33-40VDC, 750 mA

LED driver LiFud je napájací zdroj s konštantným výstupným prúdom 750 mA pre LED moduly. Je určený na pripojenie k sieťovému napájaniu 220-240 V AC a na napájanie LED záťaže v uvedenom rozsahu výstupného napätia. Konštrukcia so svorkovnicou umožňuje priame pripojenie vstupných vodičov AC a výstupu LED+ a LED-.

Technické špecifikácie

• Typ produktu: LED driver pre LED moduly
• Výstupný režim: konštantný prúd CC
• Menovitý výkon: 30 W
• Menovitý výstupný prúd: 750 mA
• Výstupné napätie: 33-40 V DC
• Maximálne výstupné napätie bez záťaže: 55 V DC
• Vstupné napätie: 220-240 V AC
• Vstupná frekvencia: 50/60 Hz
• Vstupný prúd: 0,2 A
• Účinník PF: 0,9
• Pracovná teplota okolia ta: 70 °C
• Maximálna teplota puzdra tc: 100 °C
• Svorky vstupu: AC-L, AC-N
• Svorky výstupu: LED+, LED-
• Prierez vodiča uvedený na štítku: 0,75-1,5
• Rozmery: 57 x 57 x 26 mm
• Označenie na štítku: CE, SELV
• Určené iba pre LED moduly

Funkcie a vlastnosti

• Napájanie LED záťaže konštantným prúdom 750 mA.
• Oddelené vstupné a výstupné svorky pre sieťové napájanie a LED modul.
• Okrúhle kompaktné puzdro vhodné na zabudovanie do LED svietidiel so zodpovedajúcim priestorom.
• Svorkové pripojenie bez integrovaného napájacieho kábla.
• Na produkte je uvedené SELV pre výstupnú časť.
• Produktové označenie uvádza použitie iba pre LED moduly.

Ideálne pre

• LED svietidlá vyžadujúce prúdový driver 750 mA.
• Vstavané LED svietidlá a LED moduly so zodpovedajúcim rozsahom napätia a výkonu.
• Výmenu LED drivera za zhodný model alebo technicky zodpovedajúcu náhradu s rovnakými elektrickými parametrami.

Obsah balenia

• 1 ks LED driver LiFud

Prečo zvoliť tento produkt

• Parametre 30 W a 750 mA zodpovedajú LED aplikáciám s konštantným prúdom v rozsahu 33-40 V DC.
• Štítkové značenie uvádza vstup 220-240 V AC a výstupné svorky LED+ a LED-, čo uľahčuje správnu orientáciu zapojenia.
• Kompaktné kruhové vyhotovenie umožňuje použitie v konštrukciách LED svietidiel s obmedzeným priestorom.
• Modelové označenie LF-GIC030YSII0750H umožňuje presnú identifikáciu pri náhrade pôvodného drivera.

Pokyny na inštaláciu a prevádzku

• Pred inštaláciou overte zhodu výstupného prúdu, výstupného napätia a výkonu s pripojeným LED modulom.
• Vstupné vodiče pripojte iba k svorkám AC-L a AC-N.
• LED záťaž pripojte k svorkám LED+ a LED- so zachovaním polarity.
• Driver prevádzkujte iba s pripojenou LED záťažou zodpovedajúcou parametrom výstupu.
• Zaistite umiestnenie s dostatočným odvodom tepla a neprekračujte teploty uvedené na štítku.

Bezpečnostné upozornenia

• Zariadenie pracuje so sieťovým napätím 220-240 V AC. Inštaláciu smie vykonávať iba osoba so zodpovedajúcou elektrotechnickou kvalifikáciou.
• Pred montážou, demontážou alebo zapojením vždy odpojte napájanie.
• Nesprávne zapojenie môže spôsobiť úraz elektrickým prúdom, skrat, prehriatie, poškodenie drivera alebo poškodenie LED modulu.
• Nepripájajte výstup drivera priamo k zdroju sieťového napätia.
• Nepoužívajte driver s LED modulom mimo uvedeného rozsahu výstupného napätia a prúdu.
• Poškodený, mechanicky narušený alebo prehrievajúci sa driver nepoužívajte.
