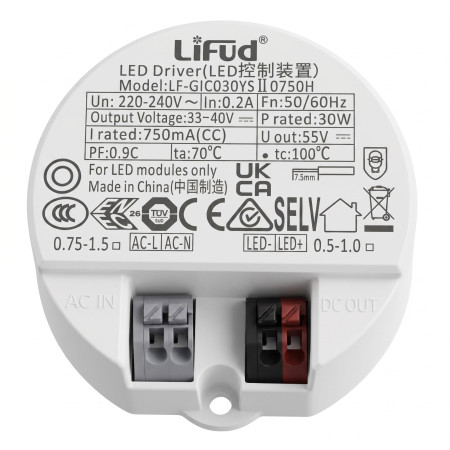

LiFud Netzteil 30 W, 180-265VAC/33-40VDC, 750 mA

Der LiFud LED-Treiber ist ein Netzteil mit einem konstanten Ausgangsstrom von 750 mA für LED-Module. Er ist für den Anschluss an eine Netzspannung von 220-240 V AC und für die Stromversorgung von LED-Lasten im angegebenen Ausgangsspannungsbereich ausgelegt. Die Konstruktion mit Klemmleiste ermöglicht den direkten Anschluss der AC-Eingangskabel sowie der LED+ und LED- Ausgänge.

Technische Spezifikationen

• Produkttyp: LED-Treiber für LED-Module
• Ausgangsmodus: Konstantstrom (CC)
• Nennleistung: 30 W
• Nennausgangsstrom: 750 mA
• Ausgangsspannung: 33-40 V DC
• Maximale Ausgangsspannung ohne Last: 55 V DC
• Eingangsspannung: 220-240 V AC
• Eingangsfrequenz: 50/60 Hz
• Eingangsstrom: 0,2 A
• Leistungsfaktor (PF): 0,9
• Umgebungstemperatur (ta): 70 °C
• Maximale Gehäusetemperatur (tc): 100 °C
• Eingangsklemmen: AC-L, AC-N
• Ausgangsklemmen: LED+, LED-
• Leitungsquerschnitt laut Etikett: 0,75-1,5
• Abmessungen: 57 x 57 x 26 mm
• Kennzeichnung auf dem Etikett: CE, SELV
• Nur für LED-Module geeignet

Funktionen und Eigenschaften

• Stromversorgung der LED-Last mit einem konstanten Strom von 750 mA.
• Getrennte Eingangs- und Ausgangsklemmen für Netzstrom und LED-Modul.
• Rundes, kompaktes Gehäuse, geeignet für den Einbau in LED-Leuchten mit entsprechendem Platzangebot.
• Klemmenanschluss ohne integriertes Netzkabel.
• Auf dem Produkt ist SELV für den Ausgangsbereich angegeben.
• Die Produktkennzeichnung gibt die Verwendung nur für LED-Module an.

Ideal für

• LED-Leuchten, die einen 750 mA Stromtreiber benötigen.
• Einbau-LED-Leuchten und LED-Module mit entsprechendem Spannungs- und Leistungsbereich.
• Den Austausch des LED-Treibers gegen ein identisches Modell oder einen technisch gleichwertigen Ersatz mit denselben elektrischen Parametern.

Lieferumfang

• 1 Stk. LiFud LED-Treiber

Warum Sie dieses Produkt wählen sollten

• Die Parameter 30 W und 750 mA entsprechen LED-Anwendungen mit Konstantstrom im Bereich von 33-40 V DC.
• Die Etikettenkennzeichnung gibt den Eingang von 220-240 V AC und die Ausgangsklemmen LED+ und LED- an, was die richtige Ausrichtung der Verkabelung erleichtert.
• Das kompakte, runde Design ermöglicht den Einsatz in LED-Leuchtenkonstruktionen mit begrenztem Platz.
• Die Modellbezeichnung LF-GIC030YSII0750H ermöglicht eine genaue Identifizierung beim Austausch des ursprünglichen Treibers.

Installations- und Betriebsanleitung

• Überprüfen Sie vor der Installation die Übereinstimmung von Ausgangsstrom, Ausgangsspannung und Leistung mit dem angeschlossenen LED-Modul.
• Schließen Sie die Eingangskabel nur an die Klemmen AC-L und AC-N an.
• Schließen Sie die LED-Last unter Beachtung der Polarität an die Klemmen LED+ und LED- an.
• Betreiben Sie den Treiber nur mit einer angeschlossenen LED-Last, die den Ausgangsparametern entspricht.
• Sorgen Sie für einen Standort mit ausreichender Wärmeableitung und überschreiten Sie nicht die auf dem Etikett angegebenen Temperaturen.

Sicherheitshinweise

• Das Gerät arbeitet mit einer Netzspannung von 220-240 V AC. Die Installation darf nur von einer Person mit entsprechender elektrotechnischer Qualifikation durchgeführt werden.
• Trennen Sie vor der Montage, Demontage oder Verkabelung immer die Stromversorgung.
• Eine falsche Verkabelung kann zu Stromschlägen, Kurzschlüssen, Überhitzung, Beschädigung des Treibers oder des LED-Moduls führen.
• Schließen Sie den Ausgang des Treibers nicht direkt an die Netzspannungsquelle an.
• Verwenden Sie den Treiber nicht mit einem LED-Modul außerhalb des angegebenen Ausgangsspannungs- und Strombereichs.
• Verwenden Sie keinen beschädigten, mechanisch beeinträchtigten oder überhitzenden Treiber.
