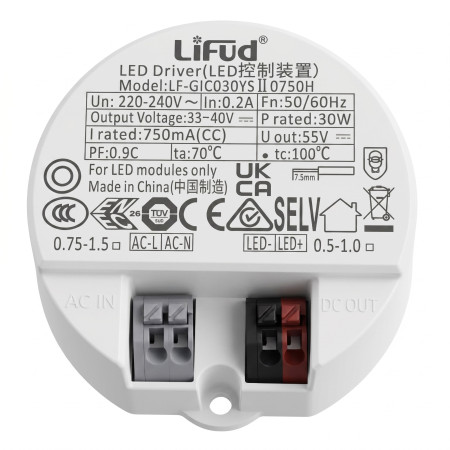

Napájecí zdroj LiFud 30 W, 180-265VAC/33-40VDC, 750 mA

LED driver LiFud je napájecí zdroj s konstantním výstupním proudem 750 mA pro LED moduly. Je určen pro připojení k síťovému napájení 220-240 V AC a pro napájení LED zátěže v uvedeném rozsahu výstupního napětí. Konstrukce se svorkovnicí umožňuje přímé připojení vstupních vodičů AC a výstupu LED+ a LED-.

Technické specifikace

• Typ produktu: LED driver pro LED moduly
• Výstupní režim: konstantní proud CC
• Jmenovitý výkon: 30 W
• Jmenovitý výstupní proud: 750 mA
• Výstupní napětí: 33-40 V DC
• Maximální výstupní napětí bez zátěže: 55 V DC
• Vstupní napětí: 220-240 V AC
• Vstupní frekvence: 50/60 Hz
• Vstupní proud: 0,2 A
• Účiník PF: 0,9
• Pracovní teplota okolí ta: 70 °C
• Maximální teplota pouzdra tc: 100 °C
• Svorky vstupu: AC-L, AC-N
• Svorky výstupu: LED+, LED-
• Průřez vodiče uvedený na štítku: 0,75-1,5
• Rozměry: 57 x 57 x 26 mm
• Označení na štítku: CE, SELV
• Určeno pouze pro LED moduly

Funkce a vlastnosti

• Napájení LED zátěže konstantním proudem 750 mA.
• Oddělené vstupní a výstupní svorky pro síťové napájení a LED modul.
• Kulaté kompaktní pouzdro vhodné pro zabudování do LED svítidel s odpovídajícím prostorem.
• Svorkové připojení bez integrovaného napájecího kabelu.
• Na produktu je uvedeno SELV pro výstupní část.
• Produktové označení uvádí použití pouze pro LED moduly.

Ideální pro

• LED svítidla vyžadující proudový driver 750 mA.
• Vestavná LED svítidla a LED moduly s odpovídajícím rozsahem napětí a výkonu.
• Výměnu LED driveru za shodný model nebo technicky odpovídající náhradu se stejnými elektrickými parametry.

Obsah balení

• 1 ks LED driver LiFud

Proč zvolit tento produkt

• Parametry 30 W a 750 mA odpovídají LED aplikacím s konstantním proudem v rozsahu 33-40 V DC.
• Štítkové značení uvádí vstup 220-240 V AC a výstupní svorky LED+ a LED-, což usnadňuje správnou orientaci zapojení.
• Kompaktní kruhové provedení umožňuje použití v konstrukcích LED svítidel s omezeným prostorem.
• Modelové označení LF-GIC030YSII0750H umožňuje přesnou identifikaci při náhradě původního driveru.

Pokyny k instalaci a provozu

• Před instalací ověřte shodu výstupního proudu, výstupního napětí a výkonu s připojeným LED modulem.
• Vstupní vodiče připojte pouze ke svorkám AC-L a AC-N.
• LED zátěž připojte ke svorkám LED+ a LED- se zachováním polarity.
• Driver provozujte pouze s připojenou LED zátěží odpovídající parametrům výstupu.
• Zajistěte umístění s dostatečným odvodem tepla a nepřekračujte teploty uvedené na štítku.

Bezpečnostní upozornění

• Zařízení pracuje se síťovým napětím 220-240 V AC. Instalaci smí provádět pouze osoba s odpovídající elektrotechnickou kvalifikací.
• Před montáží, demontáží nebo zapojením vždy odpojte napájení.
• Nesprávné zapojení může způsobit úraz elektrickým proudem, zkrat, přehřátí, poškození driveru nebo poškození LED modulu.
• Nepřipojujte výstup driveru přímo ke zdroji síťového napětí.
• Nepoužívejte driver s LED modulem mimo uvedený rozsah výstupního napětí a proudu.
• Poškozený, mechanicky narušený nebo přehřívající se driver nepoužívejte.
