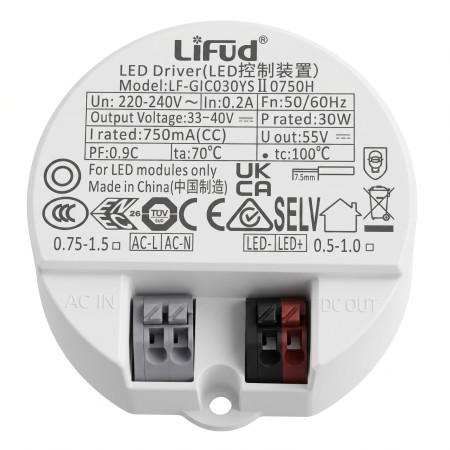

Strømforsyning LiFud 30 W, 180-265VAC/33-40VDC, 750 mA

LED-driver LiFud er en strømforsyning med en konstant udgangsstrøm på 750 mA til LED-moduler. Den er designet til tilslutning til 220-240 V AC netspænding og til at forsyne LED-belastninger inden for det angivne udgangsspændingsområde. Designet med klemrække muliggør direkte tilslutning af AC-indgangskabler og udgangene LED+ og LED-.

Tekniske specifikationer

• Produkttype: LED-driver til LED-moduler
• Udgangstilstand: Konstant strøm (CC)
• Nominel effekt: 30 W
• Nominel udgangsstrøm: 750 mA
• Udgangsspænding: 33-40 V DC
• Maksimal udgangsspænding uden belastning: 55 V DC
• Indgangsspænding: 220-240 V AC
• Indgangsfrekvens: 50/60 Hz
• Indgangsstrøm: 0,2 A
• Effektfaktor (PF): 0,9
• Arbejdstemperatur (omgivende) ta: 70 °C
• Maksimal kabinettemperatur tc: 100 °C
• Indgangsklemmer: AC-L, AC-N
• Udgangsklemmer: LED+, LED-
• Ledertværsnit angivet på mærkaten: 0,75-1,5
• Dimensioner: 57 x 57 x 26 mm
• Mærkning på etiket: CE, SELV
• Kun beregnet til LED-moduler

Funktioner og egenskaber

• Strømforsyning af LED-belastning med konstant strøm på 750 mA.
• Separate indgangs- og udgangsklemmer til netspænding og LED-modul.
• Rundt, kompakt kabinet velegnet til indbygning i LED-armaturer med passende plads.
• Klemmetilslutning uden integreret strømkabel.
• Produktet er mærket med SELV for udgangsdelen.
• Produktmærkningen angiver, at det kun må bruges til LED-moduler.

Ideel til

• LED-armaturer, der kræver en strømdriver på 750 mA.
• Indbyggede LED-armaturer og LED-moduler med tilsvarende spændings- og effektområde.
• Udskiftning af LED-driver med en identisk model eller et teknisk tilsvarende alternativ med samme elektriske parametre.

Pakkens indhold

• 1 stk. LED-driver LiFud

Hvorfor vælge dette produkt

• Parametrene 30 W og 750 mA passer til LED-applikationer med konstant strøm i området 33-40 V DC.
• Etiketten angiver 220-240 V AC indgang og udgangsklemmerne LED+ og LED-, hvilket gør det nemt at tilslutte korrekt.
• Det kompakte, runde design muliggør brug i LED-armaturkonstruktioner med begrænset plads.
• Modelbetegnelsen LF-GIC030YSII0750H muliggør præcis identifikation ved udskiftning af den originale driver.

Installations- og driftsvejledning

• Før installation skal du kontrollere, at udgangsstrøm, udgangsspænding og effekt stemmer overens med det tilsluttede LED-modul.
• Tilslut kun indgangskablerne til klemmerne AC-L og AC-N.
• Tilslut LED-belastningen til klemmerne LED+ og LED-, og sørg for at overholde polariteten.
• Brug kun driveren med en tilsluttet LED-belastning, der svarer til udgangsparametrene.
• Sørg for en placering med tilstrækkelig varmeafledning, og overskrid ikke de temperaturer, der er angivet på etiketten.

Sikkerhedsadvarsler

• Enheden fungerer med en netspænding på 220-240 V AC. Installation må kun udføres af en person med de rette elektrotekniske kvalifikationer.
• Afbryd altid strømforsyningen før montering, afmontering eller tilslutning.
• Forkert tilslutning kan forårsage elektrisk stød, kortslutning, overophedning samt beskadigelse af driveren eller LED-modulet.
• Tilslut ikke driverens udgang direkte til netspændingskilden.
• Brug ikke driveren med et LED-modul, der ligger uden for det angivne område for udgangsspænding og -strøm.
• Brug ikke en driver, der er beskadiget, mekanisk påvirket eller overophedet.
