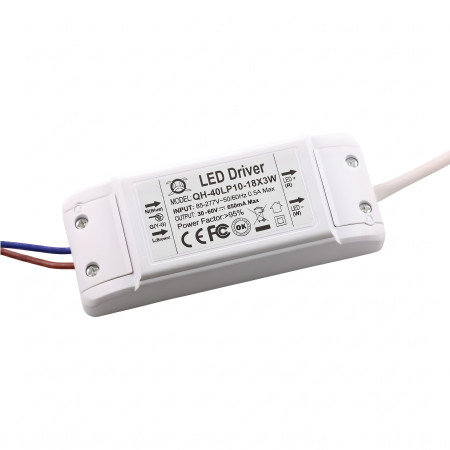

Nätaggregat för 10-18 st 3W LED, 30-60V, 600mA

Detta LED-nätaggregat med konstantström är avsett för att driva enheter med 10–18x3W LED. Det fungerar som ett externt LED-drivdon för belysningsapplikationer där en stabiliserad ström på 600 mA krävs. Utförandet är lämpligt för integrering i armaturer och andra belysningssystem med motsvarande utspänningsområde.

Tekniska specifikationer

• Produkttyp: LED-drivdon med konstantström
• Avsedd för: 10–18x3W LED
• Inspänning: 85–277 V AC
• Ingångsfrekvens: 50/60 Hz
• Utspänning: 30–60 V DC
• Utström: 600 mA ±5 %
• Mått: 115 x 45 x 28 mm
• Höljets material: Plast
• Utförande: Externt drivdon
• Märkningar på produkten: CE, FCC

Funktioner och egenskaper

• Konstant strömutgång för att driva effekt-LED.
• Brett inspänningsområde (AC) för användning i olika elsystem.
• Separata ingångskablar för AC-strömförsörjning och utgångskablar för anslutning av LED-belastning.
• Konstruktion i plasthölje med skruvade ändstycken.
• Avsedd för användning med LED-moduler eller system som matchar drivdonets utström och spänningsområde.

Perfekt för

• Strömförsörjning av effekt-LED och COB LED-moduler.
• Downlights och inbyggnadsarmaturer.
• LED-paneler och andra interna belysningssystem med konstantströmsmatning.
• Reservdels- eller serviceanvändning i kompatibla LED-armaturer.

Förpackningens innehåll

• 1x LED-drivdon 600 mA för 10–18x3W LED

Varför välja denna produkt

• Tydligt specificerad utström på 600 mA för kompatibla LED-belastningar.
• Utspänningsområde på 30–60 V för LED-system med flera celler.
• Den externa designen gör det enkelt att integrera i armaturen eller byta ut det ursprungliga drivdonet.
• Teknisk märkning finns direkt på enhetens etikett.

Installations- och driftanvisningar

• Före anslutning, kontrollera att LED-modulens strömkrav överensstämmer med utgången på 600 mA och att belastningens driftspänning ligger inom området 30–60 V DC.
• Anslut ingångskablarna till nätspänningen AC 85–277 V enligt kabelmärkningen.
• Anslut utgångskablarna till LED-belastningen med rätt polaritet.
• Utför installationen så att mekanisk fastsättning och tillräcklig värmeavledning säkerställs inuti armaturen.
• Anslut inte drivdonet till en spänningskälla avsedd för LED med konstantspänning.

Säkerhetsföreskrifter

• Enheten arbetar med nätspänning AC 85–277 V. Vid installation finns risk för elstötar.
• Montering och inkoppling får endast utföras med frånkopplad strömförsörjning.
• Felaktig inkoppling av utgången eller anslutning av en inkompatibel LED-belastning kan leda till skador på drivdonet eller LED-modulen.
• Produkten kräver fackmässig montering i enlighet med gällande elinstallationsregler.
• Undvik kortslutning på utgången och använd inte enheten om kabelisoleringen eller höljet är skadat.
