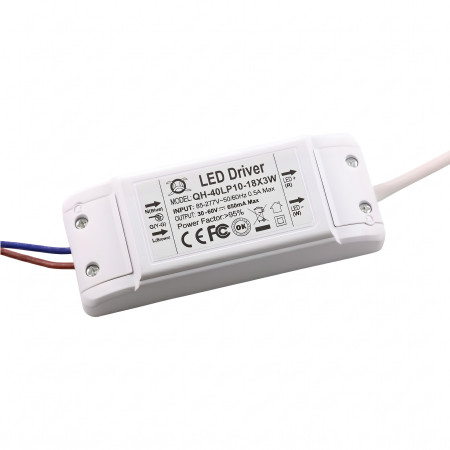

Napajanje za 10-18 komada 3W LED, 30-60V, 600mA

LED napajanje s konstantnom strujom dizajnirano je za napajanje sklopova od 10–18x3W LED dioda. Služi kao vanjski LED driver za rasvjetne aplikacije gdje je potrebna stabilizirana struja od 600 mA. Dizajn je prikladan za ugradnju u svjetiljke i druge rasvjetne sklopove s odgovarajućim rasponom izlaznog napona.

Tehničke specifikacije

• Tip proizvoda: LED driver s konstantnom strujom
• Namjena: 10–18x3W LED
• Ulazni napon: 85–277 V AC
• Ulazna frekvencija: 50/60 Hz
• Izlazni napon: 30–60 V DC
• Izlazna struja: 600 mA ±5 %
• Dimenzije: 115 x 45 x 28 mm
• Materijal kućišta: plastika
• Tip izvedbe: vanjski driver
• Oznake na proizvodu: CE, FCC

Funkcije i značajke

• Izlaz konstantne struje za napajanje LED dioda velike snage.
• Širok raspon ulaznog izmjeničnog napona za korištenje u različitim sustavima napajanja.
• Odvojeni ulazni vodiči za AC napajanje i izlazni vodiči za spajanje LED opterećenja.
• Konstrukcija u plastičnom kućištu s vijčanim priključcima.
• Namijenjeno za korištenje s LED modulima ili sklopovima koji odgovaraju izlaznoj struji i rasponu napona drivera.

Idealno za

• Napajanje LED dioda velike snage i COB LED modula.
• Downlight i ugradbene svjetiljke.
• LED panele i druge unutarnje rasvjetne sklopove s napajanjem konstantnom strujom.
• Zamjensku ili servisnu upotrebu u kompatibilnim LED svjetiljkama.

Sadržaj pakiranja

• 1x LED driver 600 mA za 10–18x3W LED

Zašto odabrati ovaj proizvod

• Jasno definirana izlazna struja od 600 mA za kompatibilna LED opterećenja.
• Raspon izlaznog napona 30–60 V za višećelijske LED sklopove.
• Vanjska izvedba olakšava ugradnju u svjetiljku ili zamjenu originalnog drivera.
• Tehničke oznake navedene su izravno na naljepnici uređaja.

Upute za instalaciju i rad

• Prije spajanja provjerite usklađenost potrebne struje LED modula s izlazom od 600 mA i usklađenost radnog napona opterećenja s rasponom 30–60 V DC.
• Ulazne vodiče spojite na mrežno napajanje AC 85–277 V prema oznakama vodiča.
• Izlazne vodiče spojite na LED opterećenje s ispravnim polaritetom.
• Instalaciju izvedite tako da osigurate mehaničko pričvršćivanje i odgovarajuće odvođenje topline unutar svjetiljke.
• Driver ne spajajte na izvor napona namijenjen za LED diode s konstantnim naponom.

Sigurnosna upozorenja

• Uređaj radi s mrežnim naponom AC 85–277 V. Prilikom instalacije postoji opasnost od strujnog udara.
• Montažu i spajanje izvodite samo kada je napajanje isključeno.
• Neispravno spajanje izlaza ili spajanje nekompatibilnog LED opterećenja može dovesti do oštećenja drivera ili LED modula.
• Proizvod zahtijeva stručnu montažu u skladu s propisima za električne uređaje.
• Spriječite kratki spoj na izlazu i ne koristite uređaj s oštećenom izolacijom vodiča ili kućištem.
