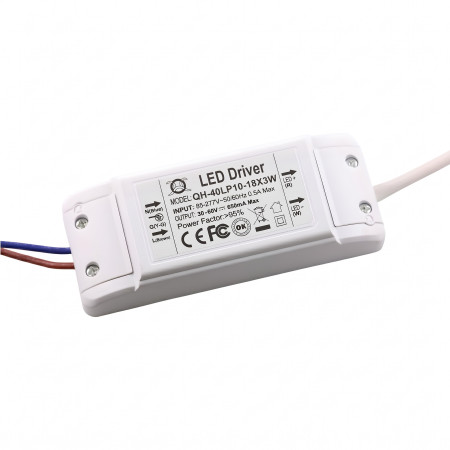

Napájecí zdroj pro 10-18 kusů 3W LED, 30-60V, 600mA

Napájecí zdroj pro LED s konstantním proudem je určen pro napájení sestav 10–18x3W LED. Slouží jako externí LED driver pro světelné aplikace, kde je požadován stabilizovaný proud 600 mA. Provedení je vhodné pro integraci do svítidel a dalších osvětlovacích sestav s odpovídajícím rozsahem výstupního napětí.

Technické specifikace

• Typ produktu: LED driver s konstantním proudem
• Určení: 10–18x3W LED
• Vstupní napětí: 85–277 V AC
• Frekvence vstupu: 50/60 Hz
• Výstupní napětí: 30–60 V DC
• Výstupní proud: 600 mA ±5 %
• Rozměry: 115 x 45 x 28 mm
• Provedení krytu: plastové
• Typ provedení: externí driver
• Značení na těle produktu: CE, FCC

Funkce a vlastnosti

• Konstantní proudový výstup pro napájení výkonových LED.
• Široký rozsah vstupního střídavého napětí pro použití v různých napájecích soustavách.
• Samostatné vstupní vodiče pro AC napájení a výstupní vodiče pro připojení LED zátěže.
• Konstrukce v plastovém pouzdru se šroubovanými koncovými částmi.
• Určeno pro použití s LED moduly nebo sestavami, které odpovídají výstupnímu proudu a napěťovému rozsahu driveru.

Ideální pro

• Napájení výkonových LED a COB LED modulů.
• Downlighty a vestavná svítidla.
• LED panely a další interní světelné sestavy s konstantním proudovým napájením.
• Náhradní nebo servisní použití v kompatibilních LED svítidlech.

Obsah balení

• 1x LED driver 600 mA pro 10–18x3W LED

Proč zvolit tento produkt

• Jasně určený výstupní proud 600 mA pro kompatibilní LED zátěže.
• Rozsah výstupního napětí 30–60 V pro vícečlánkové LED sestavy.
• Externí provedení usnadňuje integraci do svítidla nebo výměnu původního driveru.
• Technické značení je uvedeno přímo na štítku zařízení.

Pokyny k instalaci a provozu

• Před připojením ověřte shodu požadovaného proudu LED modulu s výstupem 600 mA a shodu pracovního napětí zátěže s rozsahem 30–60 V DC.
• Vstupní vodiče připojte na síťové napájení AC 85–277 V podle označení vodičů.
• Výstupní vodiče připojte k LED zátěži se správnou polaritou.
• Instalaci provádějte tak, aby bylo zajištěno mechanické upevnění a odpovídající odvod tepla v rámci svítidla.
• Driver nepřipojujte ke zdroji napětí určenému pro LED s konstantním napětím.

Bezpečnostní upozornění

• Zařízení pracuje se síťovým napětím AC 85–277 V. Při instalaci hrozí úraz elektrickým proudem.
• Montáž a zapojení provádějte pouze při odpojeném napájení.
• Nesprávné zapojení výstupu nebo připojení nekompatibilní LED zátěže může vést k poškození driveru nebo LED modulu.
• Výrobek vyžaduje odbornou montáž v souladu s pravidly pro elektrická zařízení.
• Zabraňte zkratu na výstupu a neprovozujte zařízení s poškozenou izolací vodičů nebo krytem.
