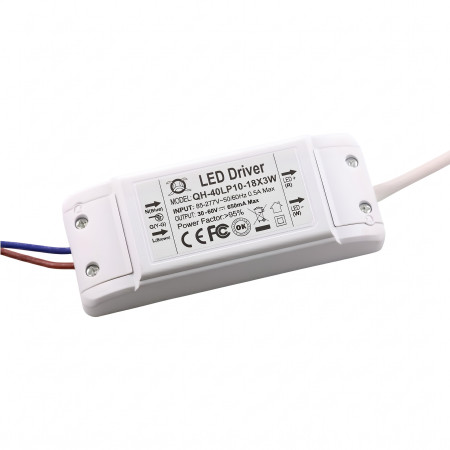

Napájací zdroj pre 10-18 kusov 3W LED, 30-60V, 600mA

Napájací zdroj pre LED s konštantným prúdom je určený pre napájanie zostáv 10–18x3W LED. Slúži ako externý LED driver pre svetelné aplikácie, kde sa požaduje stabilizovaný prúd 600 mA. Vyhotovenie je vhodné na integráciu do svietidiel a ďalších osvetľovacích zostáv so zodpovedajúcim rozsahom výstupného napätia.

Technické špecifikácie

• Typ produktu: LED driver s konštantným prúdom
• Určenie: 10–18x3W LED
• Vstupné napätie: 85–277 V AC
• Frekvencia vstupu: 50/60 Hz
• Výstupné napätie: 30–60 V DC
• Výstupný prúd: 600 mA ±5 %
• Rozmery: 115 x 45 x 28 mm
• Vyhotovenie krytu: plastové
• Typ vyhotovenia: externý driver
• Značenie na tele produktu: CE, FCC

Funkcie a vlastnosti

• Konštantný prúdový výstup pre napájanie výkonových LED.
• Široký rozsah vstupného striedavého napätia pre použitie v rôznych napájacích sústavách.
• Samostatné vstupné vodiče pre AC napájanie a výstupné vodiče pre pripojenie LED záťaže.
• Konštrukcia v plastovom puzdre so skrutkovanými koncovými časťami.
• Určené pre použitie s LED modulmi alebo zostavami, ktoré zodpovedajú výstupnému prúdu a napäťovému rozsahu drivera.

Ideálne pre

• Napájanie výkonových LED a COB LED modulov.
• Downlighty a vstavané svietidlá.
• LED panely a ďalšie interné svetelné zostavy s konštantným prúdovým napájaním.
• Náhradné alebo servisné použitie v kompatibilných LED svietidlách.

Obsah balenia

• 1x LED driver 600 mA pre 10–18x3W LED

Prečo zvoliť tento produkt

• Jasne určený výstupný prúd 600 mA pre kompatibilné LED záťaže.
• Rozsah výstupného napätia 30–60 V pre viacčlánkové LED zostavy.
• Externé vyhotovenie uľahčuje integráciu do svietidla alebo výmenu pôvodného drivera.
• Technické značenie je uvedené priamo na štítku zariadenia.

Pokyny k inštalácii a prevádzke

• Pred pripojením overte zhodu požadovaného prúdu LED modulu s výstupom 600 mA a zhodu pracovného napätia záťaže s rozsahom 30–60 V DC.
• Vstupné vodiče pripojte na sieťové napájanie AC 85–277 V podľa označenia vodičov.
• Výstupné vodiče pripojte k LED záťaži so správnou polaritou.
• Inštaláciu vykonávajte tak, aby bolo zabezpečené mechanické upevnenie a zodpovedajúci odvod tepla v rámci svietidla.
• Driver nepripájajte k zdroju napätia určenému pre LED s konštantným napätím.

Bezpečnostné upozornenia

• Zariadenie pracuje so sieťovým napätím AC 85–277 V. Pri inštalácii hrozí úraz elektrickým prúdom.
• Montáž a zapojenie vykonávajte iba pri odpojenom napájaní.
• Nesprávne zapojenie výstupu alebo pripojenie nekompatibilnej LED záťaže môže viesť k poškodeniu drivera alebo LED modulu.
• Výrobok vyžaduje odbornú montáž v súlade s pravidlami pre elektrické zariadenia.
• Zabráňte skratu na výstupe a neprevádzkujte zariadenie s poškodenou izoláciou vodičov alebo krytom.
