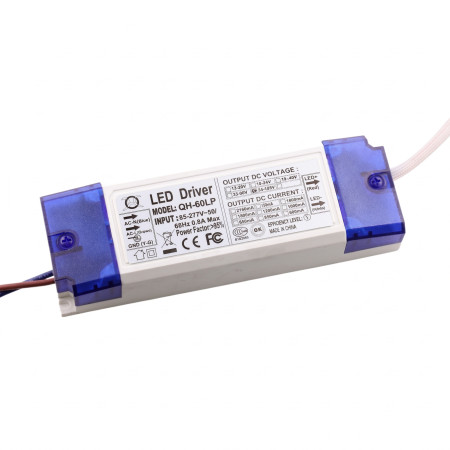

Napájací zdroj pre 18-30x3W LED, 600mA, 54–105 V DC

Konštantný prúdový LED driver je určený na napájanie výkonových LED modulov v zapojení 18–30x3W. Slúži ako externý napájací zdroj so sieťovým vstupom AC a jednosmerným výstupom s obmedzeným prúdom 600 mA. Vhodný je pre aplikácie, kde sa požaduje stabilné prúdové napájanie LED záťaže v zodpovedajúcom rozsahu výstupného napätia.

Technické špecifikácie

• Princíp výstupu: konštantný prúd
• Určené pre: 18–30x3W LED
• Vstupné napätie: AC 85–277 V
• Vstupná frekvencia: 50/60 Hz
• Výstupné napätie: 54–105 V DC
• Výstupný prúd: 600 mA
• Rozmery: 140 × 45 × 28 mm
• Prevedenie: plastové puzdro
• Certifikácia: CE, RoHS

Funkcie a vlastnosti

• Napájanie LED záťaže konštantným prúdom 600 mA.
• Široký rozsah vstupného sieťového napätia pre pevnú inštaláciu.
• Externé prevedenie s prívodnými vodičmi pre vstup AC a výstup DC.
• Kompaktné podlhovasté plastové telo vhodné na zabudovanie do svietidiel a osvetľovacích zostáv.
• Určené pre LED moduly alebo zostavy, ktorých elektrické parametre zodpovedajú výstupu 54–105 V DC pri 600 mA.

Ideálne pre

• Napájanie sériovo zapojených výkonových LED.
• LED svietidlá, reflektory a ďalšie osvetľovacie aplikácie s konštantným prúdovým riadením.
• Servisnú výmenu alebo stavbu LED napájacích častí, kde sa požaduje prúd 600 mA a zodpovedajúce výstupné napätie.

Obsah balenia

• 1 ks LED driver 600 mA 54–105 V DC

Prečo zvoliť tento produkt

• Parametre zodpovedajú napájaniu LED zostáv 18–30x3W.
• Konštantné prúdové prevedenie je vhodné pre výkonové LED, ktoré vyžadujú prúdové riadenie.
• Široký vstupný rozsah AC 85–277 V umožňuje použitie v rôznych sieťových podmienkach.
• K dispozícii je konkrétne uvedené výstupné napätie, prúd aj rozmery pre kontrolu kompatibility pri návrhu alebo výmene.

Pokyny k inštalácii a prevádzke

• Pred pripojením overte, že LED záťaž je určená pre konštantný prúd 600 mA a že jej pracovné napätie spadá do rozsahu 54–105 V DC.
• Dodržte správne zapojenie vstupu AC a polarity výstupu DC.
• Inštaláciu vykonávajte pri odpojenom napájaní.
• Driver inštalujte tak, aby bolo zabezpečené zodpovedajúce odvetranie a nebol vystavený mechanickému namáhaniu alebo vlhkosti, pokiaľ na takéto použitie nie je zariadenie určené.
• Pre pripojenie k sieťovému napätiu je vhodná odborná montáž.

Bezpečnostné upozornenia

• Zariadenie pracuje so sieťovým vstupným napätím AC 85–277 V a výstupom až 105 V DC. Pri nesprávnej manipulácii hrozí úraz elektrickým prúdom.
• Nepripájajte LED záťaž s nezodpovedajúcim prúdom alebo napätím.
• Nesprávne zapojenie polarity alebo skrat na výstupe môže viesť k poškodeniu drivera alebo LED modulu.
• Neinštalujte do prostredia, pre ktoré nie je výrobok určený.
• Akýkoľvek zásah do konštrukcie alebo pripájanie pod napätím je neprípustné.
