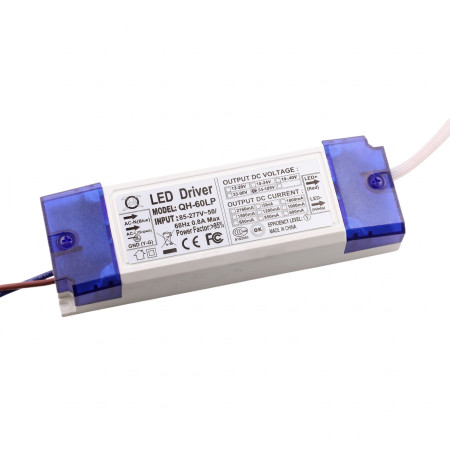

Virtalähde 18-30x3W LEDille, 600mA, 54–105 V DC

Vakiovirta-LED-ohjain on suunniteltu suuritehoisten LED-moduulien virransyöttöön 18–30x3W kytkennöissä. Se toimii ulkoisena virtalähteenä, jossa on AC-verkkovirtatulo ja rajoitetun 600 mA:n virran DC-lähtö. Se sopii sovelluksiin, joissa vaaditaan vakaata vakiovirtasyöttöä LED-kuormalle vastaavalla lähtöjännitealueella.

Tekniset tiedot

• Lähdön toimintaperiaate: vakiovirta
• Suunniteltu: 18–30x3W LEDeille
• Tulojännite: AC 85–277 V
• Tulotaajuus: 50/60 Hz
• Lähtöjännite: 54–105 V DC
• Lähtövirta: 600 mA
• Mitat: 140 × 45 × 28 mm
• Rakenne: muovikotelo
• Sertifioinnit: CE, RoHS

Ominaisuudet ja toiminnot

• LED-kuorman virransyöttö 600 mA vakiovirralla.
• Laaja tulojännitealue kiinteään asennukseen.
• Ulkoinen rakenne liitäntäjohdoilla AC-tulolle ja DC-lähdölle.
• Kompakti, pitkänomainen muovirunko, joka sopii asennettavaksi valaisimiin ja valaistusjärjestelmiin.
• Suunniteltu LED-moduuleille tai -kokoonpanoille, joiden sähköiset parametrit vastaavat 54–105 V DC lähtöä 600 mA virralla.

Ihanteellinen käyttökohteisiin

• Sarjaan kytkettyjen teho-LEDien virransyöttöön.
• LED-valaisimiin, kohdevaloihin ja muihin valaistussovelluksiin, jotka vaativat vakiovirtaohjausta.
• LED-virtalähteiden huoltovaihtoihin tai rakentamiseen, kun vaaditaan 600 mA virtaa ja vastaavaa lähtöjännitettä.

Pakkauksen sisältö

• 1 kpl LED-ohjain 600 mA 54–105 V DC

Miksi valita tämä tuote

• Parametrit vastaavat 18–30x3W LED-kokoonpanojen virransyöttövaatimuksia.
• Vakiovirtarakenne sopii teho-LEDeille, jotka vaativat virtaohjausta.
• Laaja AC 85–277 V tuloalue mahdollistaa käytön erilaisissa verkko-olosuhteissa.
• Tarkasti ilmoitetut lähtöjännite, virta ja mitat helpottavat yhteensopivuuden tarkistamista suunnittelun tai vaihdon yhteydessä.

Asennus- ja käyttöohjeet

• Varmista ennen kytkentää, että LED-kuorma on suunniteltu 600 mA vakiovirralle ja että sen käyttöjännite on alueella 54–105 V DC.
• Noudata oikeaa AC-tulon kytkentää ja DC-lähdön napaisuutta.
• Suorita asennus aina virran ollessa katkaistuna.
• Asenna ohjain siten, että riittävä ilmanvaihto on taattu, eikä sitä altisteta mekaaniselle rasitukselle tai kosteudelle, ellei laitetta ole erikseen tarkoitettu tällaiseen käyttöön.
• Verkkovirtaan kytkeminen on suositeltavaa jättää ammattilaisen tehtäväksi.

Turvallisuusvaroitukset

• Laite toimii AC 85–277 V verkkojännitteellä ja jopa 105 V DC lähtöjännitteellä. Virheellinen käsittely voi aiheuttaa sähköiskun vaaran.
• Älä kytke LED-kuormaa, jonka virta- tai jännitevaatimukset eivät vastaa laitetta.
• Väärä napaisuus tai oikosulku lähdössä voi johtaa ohjaimen tai LED-moduulin vaurioitumiseen.
• Älä asenna ympäristöön, johon tuotetta ei ole tarkoitettu.
• Rakenteen muuttaminen tai kytkentöjen tekeminen jännitteen alaisena on ehdottomasti kielletty.
