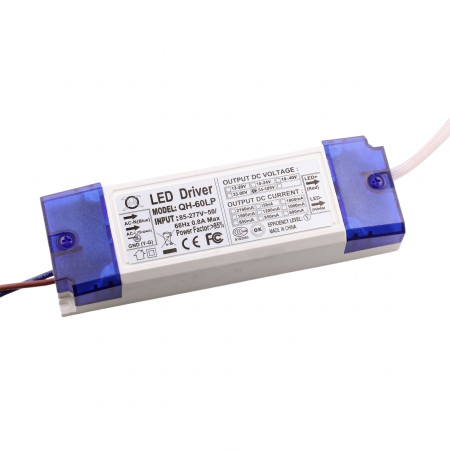

Napájecí zdroj pro 18-30x3W LED, 600mA, 54–105 V DC

Konstantní proudový LED driver je určen pro napájení výkonových LED modulů v zapojení 18–30x3W. Slouží jako externí napájecí zdroj se síťovým vstupem AC a stejnosměrným výstupem s omezeným proudem 600 mA. Vhodný je pro aplikace, kde je požadováno stabilní proudové napájení LED zátěže v odpovídajícím rozsahu výstupního napětí.

Technické specifikace

• Princip výstupu: konstantní proud
• Určeno pro: 18–30x3W LED
• Vstupní napětí: AC 85–277 V
• Vstupní frekvence: 50/60 Hz
• Výstupní napětí: 54–105 V DC
• Výstupní proud: 600 mA
• Rozměry: 140 × 45 × 28 mm
• Provedení: plastové pouzdro
• Certifikace: CE, RoHS

Funkce a vlastnosti

• Napájení LED zátěže konstantním proudem 600 mA.
• Široký rozsah vstupního síťového napětí pro pevnou instalaci.
• Externí provedení s přívodními vodiči pro vstup AC a výstup DC.
• Kompaktní podlouhlé plastové tělo vhodné pro zabudování do svítidel a osvětlovacích sestav.
• Určeno pro LED moduly nebo sestavy, jejichž elektrické parametry odpovídají výstupu 54–105 V DC při 600 mA.

Ideální pro

• Napájení sériově zapojených výkonových LED.
• LED svítidla, reflektory a další osvětlovací aplikace s konstantním proudovým řízením.
• Servisní výměnu nebo stavbu LED napájecích částí, kde je požadován proud 600 mA a odpovídající výstupní napětí.

Obsah balení

• 1 ks LED driver 600 mA 54–105 V DC

Proč zvolit tento produkt

• Parametry odpovídají napájení LED sestav 18–30x3W.
• Konstantní proudové provedení je vhodné pro výkonové LED, které vyžadují proudové řízení.
• Široký vstupní rozsah AC 85–277 V umožňuje použití v různých síťových podmínkách.
• K dispozici je konkrétně uvedené výstupní napětí, proud i rozměry pro kontrolu kompatibility při návrhu nebo výměně.

Pokyny k instalaci a provozu

• Před připojením ověřte, že LED zátěž je určena pro konstantní proud 600 mA a že její pracovní napětí spadá do rozsahu 54–105 V DC.
• Dodržte správné zapojení vstupu AC a polarity výstupu DC.
• Instalaci provádějte při odpojeném napájení.
• Driver instalujte tak, aby bylo zajištěno odpovídající odvětrání a nebyl vystaven mechanickému namáhání nebo vlhkosti, pokud pro takové použití není zařízení určeno.
• Pro připojení k síťovému napětí je vhodná odborná montáž.

Bezpečnostní upozornění

• Zařízení pracuje se síťovým vstupním napětím AC 85–277 V a výstupem až 105 V DC. Při nesprávné manipulaci hrozí úraz elektrickým proudem.
• Nepřipojujte LED zátěž s neodpovídajícím proudem nebo napětím.
• Nesprávné zapojení polarity nebo zkrat na výstupu může vést k poškození driveru nebo LED modulu.
• Neinstalujte do prostředí, pro které není výrobek určen.
• Jakýkoli zásah do konstrukce nebo připojování pod napětím je nepřípustné.
