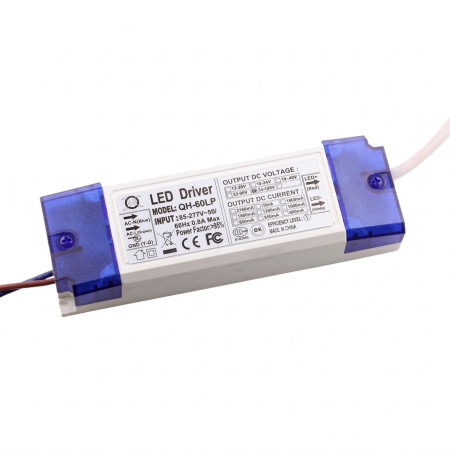

LED-drivdon för 18-30x3W LED, 600mA, 54–105 V DC

Detta konstantströms LED-drivdon är avsett för strömförsörjning av högeffektiva LED-moduler i en 18–30x3W konfiguration. Den fungerar som en extern strömkälla med AC-nätverksingång och DC-utgång med en begränsad ström på 600 mA. Lämplig för applikationer där en stabil strömförsörjning av LED-belastningen krävs inom motsvarande utspänningsområde.

Tekniska specifikationer

• Utgångsprincip: konstantström
• Avsedd för: 18–30x3W LED
• Ingångsspänning: AC 85–277 V
• Ingångsfrekvens: 50/60 Hz
• Utgångsspänning: 54–105 V DC
• Utgångsström: 600 mA
• Mått: 140 × 45 × 28 mm
• Utförande: plasthölje
• Certifiering: CE, RoHS

Funktioner och egenskaper

• Strömförsörjning av LED-belastning med 600 mA konstantström.
• Brett ingångsspänningsområde för fast installation.
• Externt utförande med anslutningskablar för AC-ingång och DC-utgång.
• Kompakt, avlångt plasthölje lämpligt för inbyggnad i armaturer och belysningssystem.
• Avsedd för LED-moduler eller system vars elektriska parametrar motsvarar en utgång på 54–105 V DC vid 600 mA.

Idealisk för

• Strömförsörjning av seriekopplade högeffektiva LED-lampor.
• LED-armaturer, strålkastare och andra belysningsapplikationer med konstantströmsstyrning.
• Servicebyte eller bygge av LED-strömförsörjningsenheter där en ström på 600 mA och motsvarande utgångsspänning krävs.

Förpackningens innehåll

• 1 st LED-drivdon 600 mA 54–105 V DC

Varför välja denna produkt

• Parametrarna är anpassade för strömförsörjning av 18–30x3W LED-system.
• Konstantströmsutförandet är lämpligt för högeffektiva LED-lampor som kräver strömstyrning.
• Brett ingångsområde på AC 85–277 V möjliggör användning under olika nätförhållanden.
• Specifik utgångsspänning, ström och dimensioner anges för att enkelt kunna kontrollera kompatibilitet vid design eller utbyte.

Anvisningar för installation och drift

• Innan anslutning, kontrollera att LED-belastningen är avsedd för en konstantström på 600 mA och att dess driftspänning ligger inom området 54–105 V DC.
• Säkerställ korrekt anslutning av AC-ingången och polariteten på DC-utgången.
• Utför installationen när strömförsörjningen är bortkopplad.
• Installera drivdonet så att tillräcklig ventilation säkerställs och undvik att utsätta det för mekanisk påfrestning eller fukt, såvida enheten inte är avsedd för sådan användning.
• Professionell installation rekommenderas för anslutning till nätspänning.

Säkerhetsföreskrifter

• Enheten arbetar med en nätspänning på AC 85–277 V och en utgång på upp till 105 V DC. Vid felaktig hantering finns risk för elstötar.
• Anslut inte en LED-belastning med felaktig ström eller spänning.
• Felaktig polaritetsanslutning eller kortslutning på utgången kan leda till skador på drivdonet eller LED-modulen.
• Installera inte i miljöer som produkten inte är avsedd för.
• Alla ingrepp i konstruktionen eller anslutning under spänning är strängt förbjudna.
